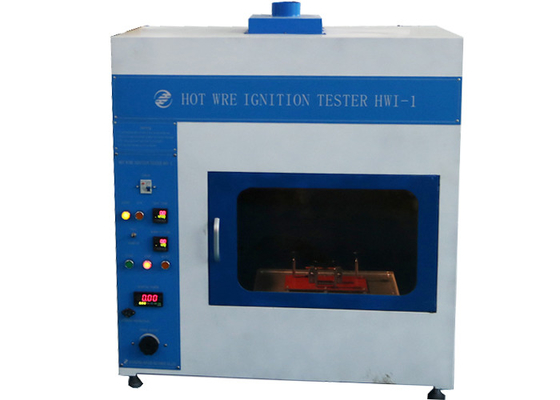

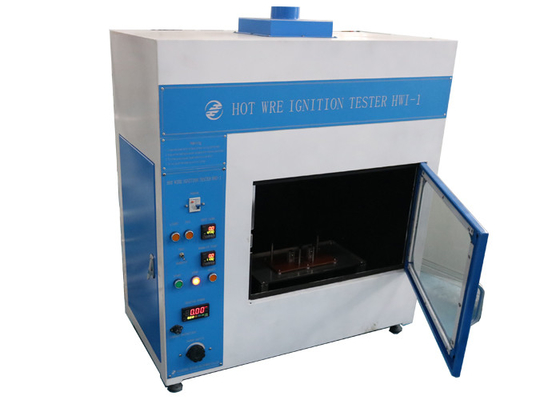

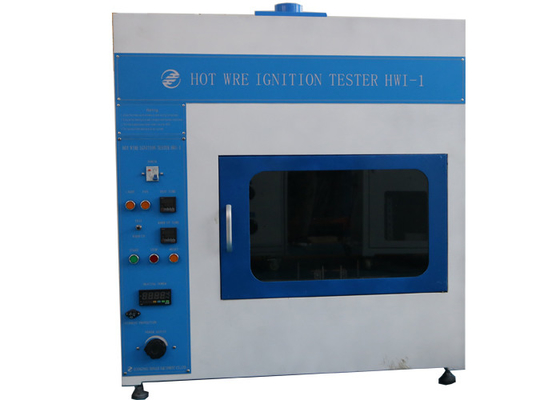

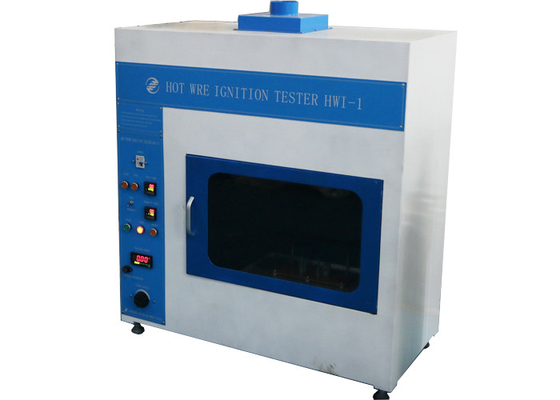

IEC60695-2-20 হট ওয়্যার ইগনিশন পরীক্ষক দাহ্যতা পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা

IEC60695-2-20 জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম বৈদ্যুতিক নিয়ন্ত্রণ সহ গরম তারের ইগনিশন পরীক্ষক

মানক:

IEC60950-1 তথ্য প্রযুক্তি সরঞ্জাম - সুরক্ষা - পর্ব 1: সাধারণ প্রয়োজনীয়তা সংযুক্ত A.4 গরম তারের ইগনিশন পরীক্ষা;

আইইসি 60947-1 লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোল গিয়ার - প্রথম অংশ 1: ​​সাধারণ নিয়মগুলি এন এমেক্স এম 1 হট ওয়্যার ইগনিশন টেস্ট (এইচডব্লিউআই);

IEC60695-2-20 অগ্নি বিপদের পরীক্ষা - অংশ 2: ঝলকানো / গরম তারের ভিত্তিক পরীক্ষার পদ্ধতিগুলি - বিভাগ 20: উপকরণগুলিতে হট-ওয়্যার কয়েল ইগনিবিলিটি টেস্ট।

পরীক্ষার যন্ত্রের বিবরণ:

নমুনাটি দৃ fi়ভাবে বেঁধে রাখা উচিত যা পরীক্ষার চেম্বারের আনুমানিক কেন্দ্রে চেম্বারের নীচের অংশে mm০ মিমি উচ্চতায় একটি অনুভূমিক অবস্থানে পরীক্ষার নমুনাকে সমর্থন করার জন্য supporting০ মিমি ব্যতীত দুটি সমর্থনকারী পোস্ট সরবরাহ করে (দেখুন দেখুন) চিত্র এম .1)।

এনসিআর-তারের একটি 250 মিমি ± 5 মিমি দৈর্ঘ্য (80% নিকেল, 20% ক্রোমিয়াম, আয়রন মুক্ত) প্রায় 0.5 মিমি ব্যাস এবং প্রায় 5.28 m / মিটারের একটি ঠান্ডা প্রতিরোধের এবং 580 মি / একটি দৈর্ঘ্য থেকে ভর অনুপাত রয়েছে কেজি ব্যবহার করা হবে।পরীক্ষার আগে, তারটি একটি সরাসরি দৈর্ঘ্যে পাওয়ারের একটি পরিবর্তনশীল উত্সের সাথে সংযুক্ত করা হবে যা 8 এস থেকে 1 2 এস পিরিয়ডের জন্য তারে 0.26 ডাব্লু / মিমি বিদ্যুত বিচ্ছিন্নকরণের জন্য সামঞ্জস্য করা হয়।

শীতল হওয়ার পরে, তারটি একটি নমুনার চারপাশে আবৃত করে 6.৩৫ মিমি ± ০.০৫ মিমি ব্যবধানে পাঁচটি সম্পূর্ণ বাঁক তৈরি করতে হবে।একটি বাতাসের ফিক্সিং ব্যবহার করা হবে, যা সমানভাবে তারারটি নমুনার মধ্যভাগে 5.4 এন ± 0.02 এন এর ঘূর্ণিত বলের সাথে অবস্থান করবে

তারের প্রান্তগুলি চলক শক্তি উত্সের সাথে সংযুক্ত করা হবে।

সরবরাহ সার্কিট ক্ষমতা একতা পাওয়ার ফ্যাক্টরের বা তার নিকটে হিটার তারের দৈর্ঘ্যের উপর কমপক্ষে 0.31 ডাব্লু / মিমি অব্যাহত রৈখিক 48 হার্জ থেকে 62 হার্জ পাওয়ার ঘনত্ব বজায় রাখার জন্য যথেষ্ট।60 এ এবং 1.5 ডি ভি সাপ্লাই সার্কিটের পাওয়ার ঘনত্ব আনুমানিক 0.3 ডাব্লু / মিমি হতে হবে।সাবলীলভাবে এবং অবিচ্ছিন্নভাবে পাওয়ার স্তরটি সামঞ্জস্য করা এবং ± 2% এর মধ্যে পাওয়ার পরিমাপ করা সম্ভব হবে।

পরামিতি:
