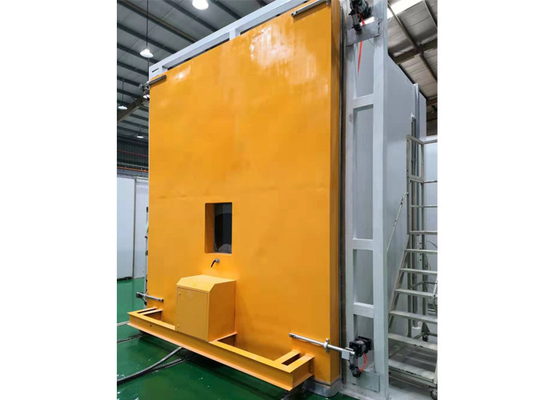

আইপি 5 এক্স আইপি 6 এক্স পরীক্ষার জন্য আইইসি 60529 চিত্র 2 স্যান্ড ডাস্ট টেস্ট চেম্বারে ওয়াক ইন করুন

ব্র্যান্ড নাম:	HeJin
মডেল নম্বর:	HH0810A
MOQ.:	1 সেট
মূল্য:	Negotiatable
সরবরাহের ক্ষমতা:	মাসে 10 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

calibration certificate (cost additional)

পণ্যের নাম:

বালি এবং ধুলো সরঞ্জাম

মান:

IEC60529

নিয়ামক:

টাচ স্ক্রিন নিয়ন্ত্রণ

ক্রিয়া:

ডাস্টপ্রুফ টেস্ট সরঞ্জাম

প্যাকেজিং বিবরণ:

তিনপীস্ কাঠ

বিশেষভাবে তুলে ধরা:

চিত্র 2 বালু ডাস্ট টেস্ট চেম্বার

IEC60529 ওয়াক ইন টেস্ট চেম্বার

আইইসি 60529 স্যান্ড ডাস্ট টেস্ট চেম্বার

পণ্যের বর্ণনা

আইপি 5 এক্স আইপি 6 এক্স টেস্ট ওয়াক ইন-টাইপের জন্য চিত্র 60529 চিত্র 2 আইপি টেস্ট সরঞ্জাম স্যান্ড এবং ডাস্ট টেস্ট চেম্বার

1. পণ্য ওভারভিউ
উদ্দেশ্য	ডাস্টপ্রুফ / টেস্ট চেম্বার অটোমোবাইল ল্যাম্প, যন্ত্র, বৈদ্যুতিক ধুলো কভার, স্টিয়ারিং সিস্টেম, দরজার লক, মোটর ইত্যাদি সহ বিভিন্ন অংশের ডাস্টপ্রুফের জন্য প্রযোজ্য is
চরিত্রগত	অটোমোবাইল যন্ত্রাংশ, বৈদ্যুতিক অংশ এবং অন্যান্য অংশগুলির ধুলো প্রতিরোধের পরীক্ষা মেনে চলুন ভাসমান ধরণ অনুসারে ডাস্টপ্রুফ এবং ডাস্টপ্রুফ পরীক্ষা জিস-ডি -0270-এফ 2 অনুসারে ধুলাবালি ডিজিটাল সেটিং, সহজ অপারেশন এবং রক্ষণাবেক্ষণ
মান পূরণ	IEC60529 ঘের দ্বারা সরবরাহ সুরক্ষা ডিগ্রি (আইপি কোড)
নমুনা ওজন	মোট ওজন 3T এর চেয়ে কম
2. পণ্যের স্পেসিফিকেশন
পণ্যের ধরণ	HH0810A
স্টুডিও আকার	D4500 মিমি × W2500 মিমি × H3500 মিমি (কাস্টমাইজযোগ্য)
আয়তন	40 মি 3
সীমানা মাত্রা	D5000 মিমি × W3200 মিমি × H4550 মিমি (এটি প্রিসেট আকার। আসল আকারটি কিছুটা আলাদা the সাইটে যদি কোনও সীমা থাকে তবে দয়া করে আগেই ব্যাখ্যা করুন)
3. প্রযুক্তিগত সূচক
পরিবেশের অবস্থা পরীক্ষা করুন	পরিবেষ্টনের তাপমাত্রা + 10 ℃, আপেক্ষিক আর্দ্রতা ≤ 85%, বায়ুমণ্ডলীয় চাপ: 86-106 কেপিএ
ধুলো পরীক্ষা	শুকনো ট্যালকম পাউডার যা 75μm এর চালনী এবং তারের ব্যাস 50μm বর্গাকার চালনী দিয়ে যেতে পারে।
ধুলো একাগ্রতা	2 ～ 4 কেজি / এম 3 (ধুলা খরচ)
অনুমোদিত তাপমাত্রার মান	আরটি + 10 ℃ ～ 60 ℃
ধুলো উড়িয়ে নিয়ন্ত্রণ চক্র	1 এস ～ 99 ঘন্টা (সামঞ্জস্যযোগ্য)
পরীক্ষার সময়	1 এস ～ 999 ঘন্টা (সামঞ্জস্যযোগ্য)
শক সময়	1 এস ～ 99 এইচ (সামঞ্জস্যযোগ্য)
বায়ু প্রবাহের গতি	এটি নিশ্চিত করতে সক্ষম হবে যে পরীক্ষার ধুলা পরীক্ষার নমুনায় সমান এবং ধীরে ধীরে স্থির হয়ে যায় এবং সর্বোচ্চ মান 2 মি / সেকেন্ডের বেশি হবে না
4. গঠন

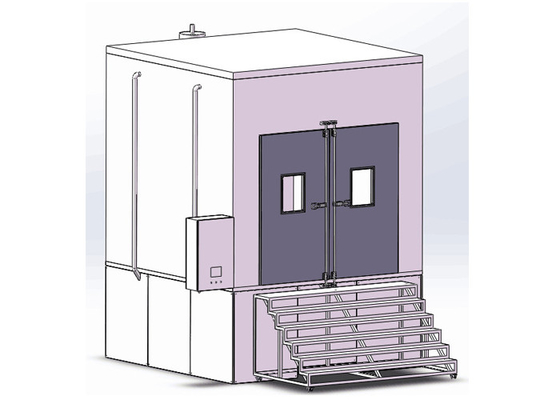

কাঠামোগত বিন্যাস	সরঞ্জামগুলি ওয়াক-ইন স্টোরেজ প্লেটের অন-সাইট সমাবেশের পদ্ধতি গ্রহণ করে এবং কাঠামো বিন্যাসটি প্রায় ভাগ করে নেওয়া হয়: চেম্বার স্ট্রাকচার, ডাস্ট কালেকশন সিস্টেম, ডাস্ট ব্লাইং সিস্টেম, কন্ট্রোল সিস্টেম ইত্যাদি system
ল্যাবরেটরি বডি	গুদাম উপাদান: 100 মিমি পুরুত্বের সাথে পরিবেশ বান্ধব এবং শিখা-retardant অনমনীয় পলিউরেথেন ফোম, সাইটে একত্রিত; বাইরের প্রাচীর উপাদান: দুধের সাদা স্টিলের প্লেট অভ্যন্তরীণ প্রাচীর উপাদান: SUS304 স্টেইনলেস স্টিল প্লেট সিলিং: যৌথটি আমদানি করা কাচের সিলিকা জেল দিয়ে সিল করা হয়, যা সিলিকন তেল ক্ষয়ের বিরুদ্ধে প্রতিরোধী; তাপ নিরোধক উপাদান: প্রায় 100 মিমি, শক্তিশালী তাপ নিরোধক কর্মক্ষমতা একটি পুরুত্ব সঙ্গে পরিবেশগত বন্ধুত্বপূর্ণ শিখা- retardant অনমনীয় পলিউরিথেন ফেনা
চেম্বার নীচে	নীচের অংশে ইউনিট রুম রয়েছে যার মধ্যে রয়েছে রুম বডিটির নীচের প্লেট গ্রিড, লোডিংয়ের জন্য গাইড রেল, ধুলো সংগ্রহের ফানেল, ভাইব্রেটার, পাখা, চ্যানেল স্টিলের আন্ডারফ্রেম ইত্যাদি including ভারবহন ক্ষমতা: নীচে মোট ভারবহন ক্ষমতা ＞ 3T
গেট	গেট: ম্যানুয়াল ডাবল কব্জা দরজা, দরজা খোলার আকার 1800 × 2800 মিমি;দরজা সিলিং স্ট্রিপ শক্তিশালী বার্ধক্য প্রতিরোধের এবং ধুলো দৃ tight়তা প্রতিরোধের আছে। পর্যবেক্ষণ উইন্ডো: প্রতিটি গেটটি কাঁচের পর্যবেক্ষণ উইন্ডো দিয়ে সজ্জিত হয়, আকারটি প্রায় 500 মিমি প্রশস্ত × 650 মিমি উচ্চ।বাক্সে নমুনার পরীক্ষার পরিস্থিতি পর্যবেক্ষণ করতে একটি ম্যানুয়াল ডাস্ট স্ক্র্যাপার ইনস্টল করা আছে।
আলোর ইনস্টলেশন	ঘরের উপরের দিকে দুটি স্যাঁতসেঁতে প্রুফ এবং বিস্ফোরণ-প্রমাণ ল্যাম্প ইনস্টল করা হয়, এবং সুইচটি নিয়ন্ত্রণ প্যানেলে নিয়ন্ত্রণ করা হয়।
চাপ ত্রাণ ভারসাম্য	উপরের বায়ু বাক্সের চাপ খুব বেশি হওয়া এবং ধূলিকণা থেকে বেরিয়ে আসা থেকে রোধ করার জন্য একটি চাপ ভারসাম্য বন্দর
5. ধুলা সংগ্রহ এবং ফুঁ দিয়ে সিস্টেম
ধুলো সংগ্রহের ফানেল	স্টেইনলেস স্টিলের তৈরি ছয় শঙ্কু-আকারের ধূলিকণা সংগ্রহের ফানেলগুলি দিয়ে সজ্জিত, যা ধুলাবালি পড়ার সাথে সাথে অভ্যন্তরীণ বাক্সের ঘাটির নিকটে জড়ো হয় এবং পর্যায়ক্রমে ভাইব্রেটর এবং ধূলিকণা নিষ্কাশন বন্দরে সজ্জিত থাকে, মেশিনটি বন্ধ হয়ে গেলে ধূলিকণা বের করা যায় can ।
কম্পনকারী	শক্তিশালী কম্পনকারী, সামঞ্জস্যপূর্ণ কম্পনের সময় এবং সময়কাল, অভ্যন্তরের প্রাচীরের সাথে সংযুক্ত ধুলিকে শঙ্কু ফানেলের নীচে পড়ে যায় এবং ধূলিকণার একাগ্রতকে অভিন্ন করে তোলে
ধুলা উড়িয়ে দেওয়ার পদ্ধতি	ধূলিকণা সংগ্রহের ফানেলের বালু ধূলিকণা বালির ধূলিকণা পরীক্ষার জন্য পরীক্ষার ঘরের পাশের উপরের বায়ু নালীতে ডাস্ট ব্লোয়ারের মাধ্যমে পরীক্ষার ঘরে প্রবেশ করা হয়
ধুলা পরিস্রাবণ	যথার্থ ধুলো ফিল্টার, ফিল্টার ব্যাগ, বাক্সের ভিতরে এবং বাইরে চাপ ভারসাম্যহীন করুন
ধুলাবালি	পুরো জায়গার ধুলো ফুঁকার প্রয়োজনীয়তা পূরণের জন্য, উচ্চ-শক্তি মধ্যম চাপ ভক্তদের 6 সেট সজ্জিত করা হয়েছে।ভক্তরা পরীক্ষার বস্তুটিতে একটি নির্দিষ্ট ঘনত্বের ধুলোকে চালিত করে এবং বায়ু প্রবাহের দিকটি নীচে থেকে নীচে পর্যন্ত থাকে।
ধুলা শুকানো	ধুলা শুকনো এবং পুনর্ব্যবহার করতে ডাস্ট আউটলেট পাইপের সামনে গরম করার আংটিটি ইনস্টল করুন হিটার কন্ট্রোল মোড: কন্টাক্টলেস সমান পিরিয়ড পালস প্রস্থের সামঞ্জস্যতা, এসএসআর (সলিড স্টেট রিলে)
ধুলা বয়ে যাওয়ার স্কিম্যাটিক ডায়াগ্রাম
তাপ ডিহিউমিফিকেশন	304 স্টেইনলেস স্টিল হিটিং ডিভাইস গ্রহণ করুন, ধুলো শুকনো রাখতে তাপ এবং ডিহুমিডাইফাই করুন
6. নিয়ন্ত্রণ ব্যবস্থা
নিয়ামক	নিয়ামক: 7 ইঞ্চি এলসিডি, টাচ স্ক্রিন প্রোগ্রামেবল কন্ট্রোলার প্রদর্শন: টিএফটি সত্য রঙের ডিসপ্লে রেজোলিউশন 800 × 600;তাপমাত্রা, চাপ, পরীক্ষার সময় ইত্যাদি প্রদর্শন করুন অপারেশন মোড: প্রোগ্রাম মোড এবং স্থির মোড; প্রোগ্রামের ক্ষমতা: 999 প্রোগ্রাম, প্রতিটি প্রোগ্রামের সর্বাধিক 999 পদক্ষেপ রয়েছে, 999 চক্র সেট করা যেতে পারে, এবং প্রোগ্রামগুলি সংযুক্ত করা যেতে পারে; সময় নির্ধারণ: 999h69m59s এর মধ্যে নির্বিচারে সেট করুন এবং ভাসমান ধূলির সময়, কম্পনের সময় এবং শূন্যতার সময়টি আলাদাভাবে নিয়ন্ত্রণ করুন; সহায়ক ফাংশন: এতে ম্যান-মেশিন ডায়ালগ ফাংশন রয়েছে, যা সরঞ্জামগুলির দূরবর্তী পর্যবেক্ষণ, optionচ্ছিক নেটওয়ার্ক ইন্টারফেস (ল্যান), ফল্ট অ্যালার্ম এবং কারণ, প্রসেসিং প্রম্পট ফাংশন উপলব্ধি করতে স্ট্যান্ডার্ড আরএস 232 যোগাযোগ ইন্টারফেসের মাধ্যমে প্রসারিত করা যেতে পারে;পাওয়ার-অফ প্রোটেকশন ফাংশন, টাইমিং ফাংশন (স্বয়ংক্রিয় শুরু এবং স্টপ), ফল্ট ডিসপ্লে এবং স্ব নির্ণয়ের ফাংশন: জরুরী সমস্যা সমাধানের ম্যানুয়াল, রক্ষণাবেক্ষণ ম্যানুয়াল; রেকর্ডিং ফাংশন: স্মৃতি জমে পরীক্ষার সময়;
তাপমাত্রা পরিমাপ	Pt100 প্ল্যাটিনাম প্রতিরোধের
বৈদ্যুতিক ভারপ্রাপ্ত	বৈদ্যুতিন উপাদান যেমন রিলে এবং পরিচিতিগুলি স্নাইডার এবং ওমরন বা সুপরিচিত গার্হস্থ্য ব্র্যান্ডগুলি নির্ভরযোগ্য অপারেশন এবং গ্যারান্টিযুক্ত পরিষেবার জীবন নিশ্চিত করার জন্য আমদানি করা হবে
7. অন্যান্য কনফিগারেশন
ভ্যাকুয়ামাইজিং ডিভাইস	স্বাধীন ভ্যাকুয়ামাইজিং ডিভাইসের 2 সেট;সর্বাধিক প্রবাহের হার প্রায় 1L / মিনিট, এবং নিয়মিত চাপ কমপক্ষে 2KPa প্রেসার গেজ, ভ্যাকুয়াম পাম্প, এয়ার ফিল্টার, চাপ নিয়ন্ত্রণকারী ট্রিপলেট, সংযোগ পাইপ (বায়ু নিষ্কাশন অগ্রভাগের 3 টি সেট দিয়ে সংযুক্ত) সহ ভ্যাকুয়াম ডিগ্রি: 2KPa (20mbar)
পরীক্ষার গর্ত	উচ্চতর জারা প্রতিরোধের এবং ধূলিকণা দৃ with়তা সহ একটি সিলিকা জেল প্লাগ সহ ￠ 50 মিমি পরীক্ষার গর্তের দুটি সেট পরীক্ষার নমুনায় বিদ্যুৎ ব্যবহারকারীর সুবিধার্থে সরবরাহ করা হয়
সকেট	ডাস্ট প্রুফ সকেট (একক-ফেজ 220V / 10 কেডব্লু) 1 সেট, (তিন-পর্যায় 380 ভি / 60 কেডব্লু) 1 সেট, (পাওয়ার সাপ্লাই অ্যাক্সেস, স্বতন্ত্র নিয়ন্ত্রণ সহ)
খুচরা যন্ত্রাংশ	ট্যালকম পাউডার কণার আকার <75 মিম, 20 কেজি 5 ব্যাগ

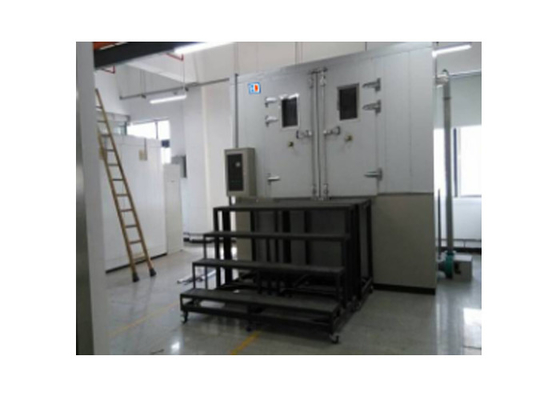

পদক্ষেপ	পরীক্ষাগারে কর্মীদের প্রবেশের সুবিধার্থে ধাতব তৈরি অস্থাবর পদক্ষেপের একটি সেট দিয়ে সজ্জিত
8. সুরক্ষা সুরক্ষা ডিভাইস
সরঞ্জাম সুরক্ষা	পাওয়ার ওভারলোড, শর্ট সার্কিট সুরক্ষা, গ্রাউন্ডিং সুরক্ষা, ভোল্টেজ সুরক্ষা মোটর ফেজ ক্ষতি সুরক্ষা এবং অ্যালার্মের প্রম্পট
৯. পরিষেবার শর্তাদি (ব্যবহারকারী নিম্নলিখিত শর্তাদি নিশ্চিত করতে এবং সংশ্লিষ্ট সংযোগটি সম্পূর্ণ করবে)
ইনস্টলেশন সাইট	প্রথম তল ভবনের মাটি সমতল এবং সরঞ্জাম ইনস্টলেশন অবস্থানের ঝোঁক 1 ° এর বেশি নয় ° গ্রাউন্ড ভারবহন ক্ষমতা 2500 কেজি / এম 2 এর চেয়ে কম নয় সাইটটি নিকাশী ব্যবস্থার সাথে ভালভাবে বায়ুচলাচল রয়েছে। সরঞ্জামের চারপাশে কোনও শক্তিশালী কম্পন নেই সরঞ্জামগুলির চারপাশে কোনও শক্তিশালী বৈদ্যুতিন চৌম্বক ক্ষেত্র নেই সরঞ্জামের চারপাশে কোনও জ্বলনযোগ্য, বিস্ফোরক, ক্ষয়কারী পদার্থ এবং ধূলিকণা নেই সরঞ্জামের চারপাশে যথাযথ ব্যবহার এবং রক্ষণাবেক্ষণের স্থান
মাঠ	অভ্যন্তরীণ ইনস্টলেশন
পরিবেশের অবস্থা	তাপমাত্রা: 10 ℃ ~ 35 ℃ আপেক্ষিক আর্দ্রতা: ≤ 85% বায়ুচাপ: 86 কেপিএ ～ 106 কেপিএ
বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা	ভোল্টেজ এবং ফ্রিকোয়েন্সি: AC380V ± 10% 50Hz ± 10% থ্রি-ফেজ ফোর ওয়্যার + প্রতিরক্ষামূলক গ্রাউন্ড তার প্রতিরক্ষামূলক গ্রাউন্ড তারের স্থল প্রতিরোধের 4 than এর চেয়ে কম Ω পাওয়ার স্যুইচ: ব্যবহারকারীর ইনস্টলেশন সরঞ্জামে সরঞ্জামের জন্য সামঞ্জস্যের বায়ু বা পাওয়ার স্যুইচটি কনফিগার করতে হবে এবং সরঞ্জামের জন্য সুইচটি স্বাধীনভাবে ব্যবহার করতে হবে;ছুরি সুইচ বা পাওয়ার সকেট নিষিদ্ধ;সুইচটি সরঞ্জাম থেকে 2 মিটার দূরে নয় বিদ্যুৎ ক্ষমতা: প্রায় 15 কিলোওয়াট ইনস্টল করা শক্তি অনুযায়ী কনফিগার করা
স্টোরেজ পরিবেশের প্রয়োজনীয়তা	যখন সরঞ্জামগুলি কাজ করছে না, তখন পরিবেষ্টনের তাপমাত্রা 0 ℃ ~ + 45 within এর মধ্যে এবং শুকনো রাখা উচিত।
