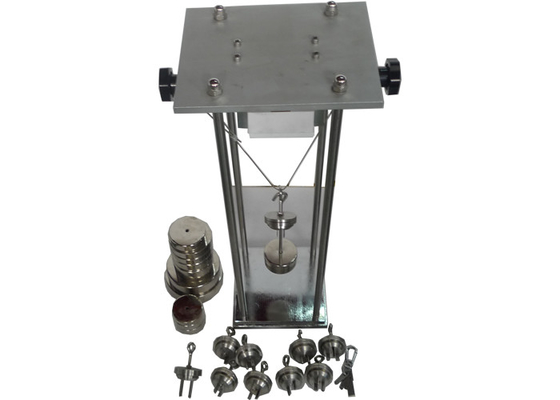

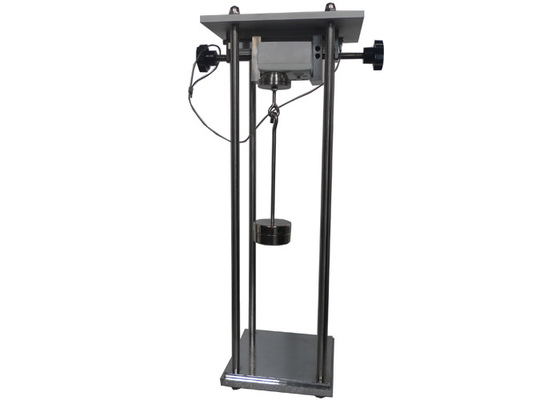

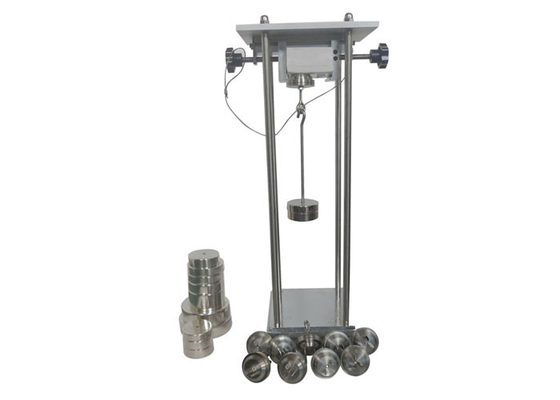

IEC60884-1 কঠোর ইস্পাত ম্যানুয়াল প্লাগ সকেট পরীক্ষক যন্ত্রপাতি

সর্বাধিক এবং ন্যূনতম প্রত্যাহার বলের যাচাইয়ের জন্য প্লাগ সকেট টেস্ট যন্ত্রপাতি

মানক:

আইইসি 60884-1 'পরিবারের এবং অনুরূপ উদ্দেশ্যে প্লাগস এবং সকেট-আউটলেটগুলি – প্রথম ভাগ: সাধারণ প্রয়োজনীয়তা' ধারা 22.1, ধারা 22.2, চিত্র 18 এবং 19 এবং সারণী 16।

প্রয়োগ:

মানক ব্যাপ্তিতে সকেট থেকে প্লাগ বা প্লাগ পিন সরিয়ে নিতে সর্বাধিক প্রত্যাহার বল এবং ন্যূনতম প্রত্যাহার বল প্রয়োগ করতে হবে কিনা তা যাচাই করার জন্য এই ডিভাইসটি ব্যবহৃত হয়।বৈদ্যুতিক আনুষাঙ্গিকগুলির কাঠামোটি প্লাগটি সন্নিবেশ করা এবং টানতে সহজ হওয়া উচিত এবং সাধারণ ব্যবহারে প্লাগটিকে প্রতিরোধ করা উচিত।

বৈশিষ্ট্য:

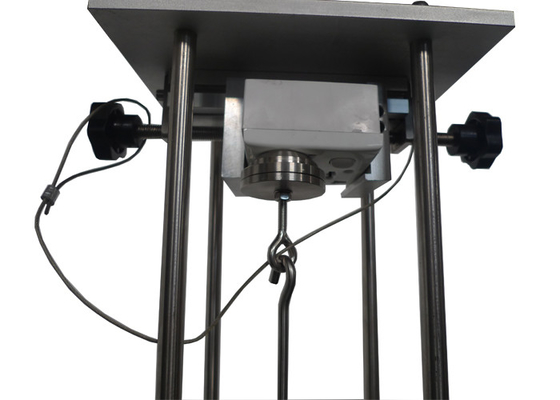

শীর্ষ প্লেট একটি অনুভূমিক অবস্থান থেকে উল্লম্ব অভিমুখীকরণের উপরে উঠে যায় এবং ক্ল্যাম্পিং ডিভাইসটি শীর্ষ প্লেটে ঘোরানো যায়।এই বৈশিষ্ট্যগুলি ডিভাইসটিকে বিভিন্ন স্ট্যান্ডার্ড প্রয়োজনীয়তা মেটাতে অনেকগুলি বিভিন্ন কনফিগারেশনে সেট আপ করতে দেয়।স্ট্যান্ডার্ড প্লাগ এবং ওজন 16A পর্যন্ত রেটযুক্ত সকেটে পরীক্ষার জন্য সরবরাহ করা হয়।
ন্যূনতম প্রত্যাহার বল প্রয়োগের পরীক্ষার জন্য পিন গেজ এবং উপযুক্ত ওজনগুলি আলাদাভাবে বিক্রি করা হয়।পিন গেজের প্রয়োজনীয় মাত্রা গ্রাহক দ্বারা নির্দিষ্ট করা দরকার।
রুক্ষতা 0.8 মিমি ছাড়িয়ে না দিয়ে কঠোর ইস্পাত থেকে তৈরি টেস্ট প্লাগগুলি।
অনুভূমিক থেকে উল্লম্ব পর্যন্ত শীর্ষ প্লেট পিভটস।

পরামিতি:

সারণী 16 - প্লাগ এবং সকেট-আউটলেটগুলির জন্য সর্বাধিক এবং সর্বনিম্ন প্রত্যাহার বল
