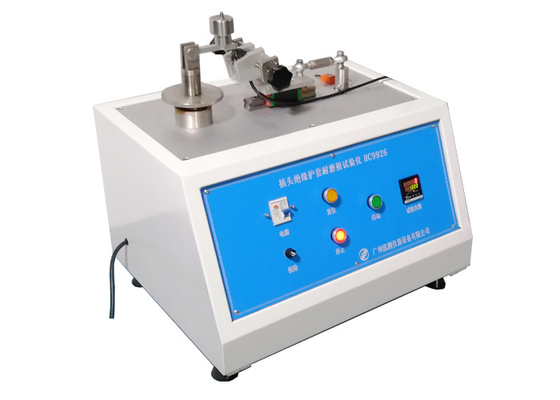

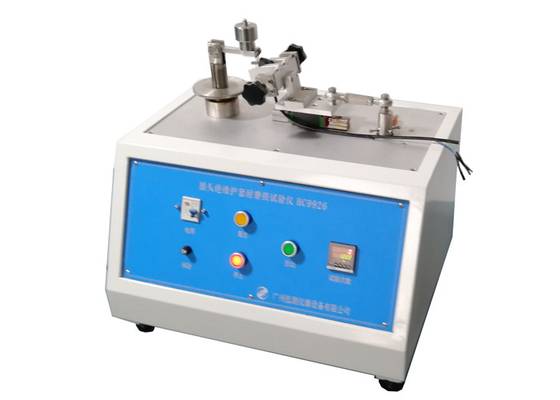

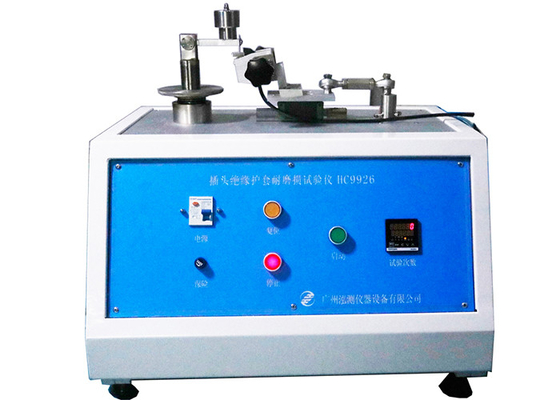

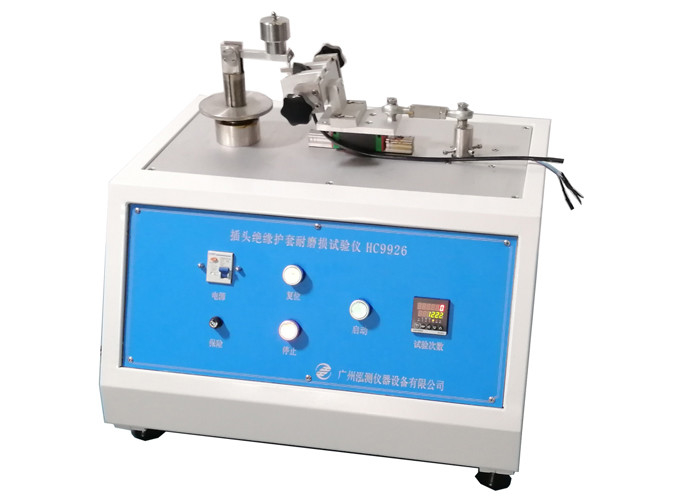

4N লোড প্লাগ সকেট পরীক্ষার সরঞ্জাম প্লাগ পিন আব্রেশন পরীক্ষক

সকেট পরীক্ষার সরঞ্জাম প্লাগ করুন প্লাগ পিনস অ্যাবারশন টেস্ট মেশিনের অন্তরণ স্লিভস

মানক:

আইইসি 60884-1 2013 'পরিবারের এবং অনুরূপ উদ্দেশ্যে প্লাগস এবং সকেট-আউটলেটগুলি - পর্ব 1: সাধারণ প্রয়োজনীয়তা "ধারা 24.7

মানক বর্ণনা:

ইনসুলেটিং হাতা দিয়ে সরবরাহ করা প্লাগ পিনগুলি একটি চিকিত্সা 28 দ্বারা চিত্র হিসাবে দেখানো হিসাবে নিম্নলিখিত পরীক্ষার দ্বারা সাপেক্ষে করা হয়।

পরীক্ষার সরঞ্জামটিতে একটি অনুভূমিকভাবে নিষ্পত্তি করা মরীচি থাকে যা এর কেন্দ্র বিন্দু সম্পর্কে উত্সাহিত।ইস্পাত তারের একটি সংক্ষিপ্ত দৈর্ঘ্য, 1 মিমি ব্যাস এবং একটি U- আকারে বাঁকানো, U এর ভিত্তি সোজা হ'ল, উভয় প্রান্তে, মরীচিটির এক প্রান্তে দৃid়ভাবে সংযুক্ত করা হয়েছে, যাতে নীচের অংশের নীচের অংশটি প্রজেক্ট হয় মরীচি এবং মরীচি পিভটের অক্ষের সমান্তরাল।

প্লাগটি এমন স্থানে উপযুক্ত বাতা দ্বারা ধরে থাকে যে স্টিলের তারের সরাসরি অংশটি প্লাগ পিনের উপর স্থির থাকে, এটি লম্ব থাকে।পিনটি অনুভূমিক দিকে 10 an কোণে নীচে দিকে opালু।

মরীচিটি লোড করা হয় যাতে তারে পিনের উপর 4 এন এর শক্তি প্রয়োগ করে।

প্লামটি মরীচিটির অক্ষের সমতলে একটি অনুভূমিক দিকে পিছন দিকে এবং সামনে সরানো হয়, যাতে পিনের সাথে তারটি ঘষা হয়।এইভাবে সঙ্কুচিত পিনের দৈর্ঘ্য প্রায় 9 মিমি, যার মধ্যে প্রায় 7 মিমি অন্তরক হাতা ছাড়িয়ে।চলাচলের সংখ্যা 20 000 (প্রতিটি দিকে 10 000) এবং অপারেশনের হার প্রতি মিনিটে 30 আন্দোলন।

পরীক্ষাটি প্রতিটি নমুনার একটি পিনে তৈরি করা হয়।

প্রয়োগ:

এই ডিভাইসটি প্লাগ পিনগুলির অন্তরণ স্লিভের ঘর্ষণ প্রতিরোধ ক্ষমতা শক্তির পরীক্ষার জন্য ব্যবহৃত হয়

পরিক্ষা মূলক নমুনা:

প্লাগ পিনের নিরোধক হাতা।সকেট পরীক্ষার সরঞ্জাম প্লাগ করুন

বৈশিষ্ট্য:

ডিভাইসটি মরীচিগুলির একটি অনুভূমিক স্থান নির্ধারণ করে এবং ফিক্সিং সিটের লিনিয়ার চলাচল থাকে, যার মধ্যে মরীচিটি ব্যাস 1 মিমি সংক্ষিপ্ত ইস্পাত তারের সাথে শেষ হয় একটি U- আকারের মাথা (বীমের উপর দুটি উল্লম্বের U আকৃতি) বাঁকা হয়, তারের U আকারের নীচে 6 মিমি লিনিয়ার অংশ।প্লাগ ইনসুলেশন হাতাতে 6 মিমি হেমলাইনটি সংকুচিত করুন, মোটর মাউন্টিং বোল্ট ক্ল্যাম্প সিটটি চালিয়ে যাওয়ার জন্য পিছনে পিছনে পিছনে নড়াচড়া করতে, প্লাগ পিনগুলির অন্তরণ স্লিভগুলিতে ঘর্ষণ পরীক্ষা পরিচালনা করে।

পরামিতি:
