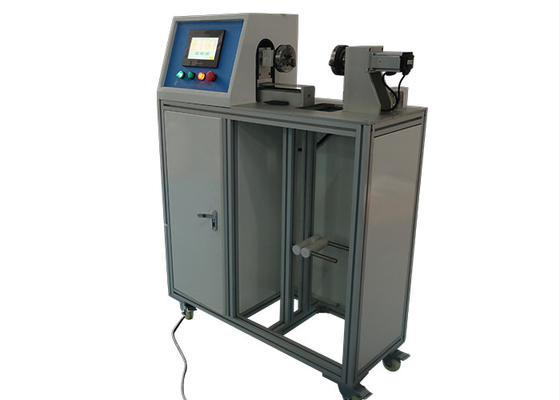

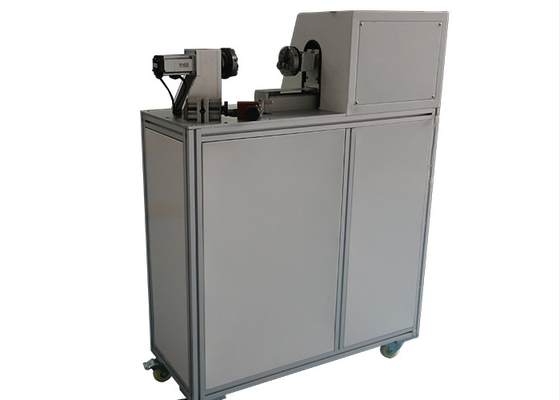

প্রক্সিমিটি সুইচগুলির জন্য সার্ভো মোটর আইইসি পারফরম্যান্স পরীক্ষক

প্রক্সিমিটি সুইচগুলির জন্য সার্ভো মোটর আইইসি পারফরম্যান্স পরীক্ষক

ব্র্যান্ড নাম: HeJin
মডেল নম্বর: HO6508
MOQ.: 1 সেট
মূল্য: Negotiatable
অর্থ প্রদানের শর্তাবলী: টি / টি, এল / সি
সরবরাহের ক্ষমতা: মাসে 10 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Third party calibration certificate/ CE(cost additional)
পণ্যের নাম:
আন্তঃব্যক্তভাবে সংযুক্ত ক্যাবলার HO6508 সহ প্রক্সিমিটির স্যুইচগুলির পারফরম্যান্স পরীক্ষক
চালানোর ধরণ:
সার্ভো মোটর
মান:
আইইসি 60947-5-2
ক্রিয়া:
আইইসি পরীক্ষার সরঞ্জাম
পরীক্ষামূলক বস্তু:
টান পরীক্ষা, টর্ক পরীক্ষা, ধাক্কা পরীক্ষা, বেন্ড পরীক্ষা
টেস্ট স্টেশন:
একক স্টেশন
পরীক্ষার সময়:
0-999.9S
ওজন পরীক্ষা করুন:
3kg
প্যাকেজিং বিবরণ:
তিনপীস্ কাঠ
বিশেষভাবে তুলে ধরা:

সার্ভো মোটর আইইসি পারফরম্যান্স টেস্টার

,

প্রক্সিমিটি স্যুইচগুলির জন্য আইইও পারফরম্যান্স টেস্টার

,

সার্ভো মোটর আইইসি পারফরম্যান্স টেস্টার

পণ্যের বর্ণনা

আইইসি পরীক্ষার সরঞ্জাম পিআন্তঃব্যক্তভাবে সংযুক্ত তারের সাথে প্রক্সিমিটি স্যুইচগুলির জন্য পরীক্ষার পরীক্ষার



মানক:

আইইসি 60947-5-2 'লো-ভোল্টেজের সুইচগিয়ার এবং কন্ট্রোলজিয়ার - পার্ট 5-2: সার্কিট ডিভাইস এবং স্যুইচিং উপাদানগুলি নিয়ন্ত্রণ করুন - প্রক্সিমিটি স্যুইচ করে' অ্যাঙ্কেক্স সি 8





প্রয়োগ:

সংহত তারগুলি এবং স্যুইচ অবস্থানগুলি তুলনামূলকভাবে স্থির হয়েছে তা নিশ্চিত করে বিভিন্ন অবিচ্ছেদ্য সংযোগকারী তারগুলি সহ বিভিন্ন নৈকট্য স্যুইচ এবং ফোটো ইলেকট্রিক সেন্সরগুলির কাঠামোগত শক্তি সম্পাদন পরীক্ষা করার জন্য এটি ব্যবহৃত হয়।আইইসি পরীক্ষার সরঞ্জাম

এই পরীক্ষাগুলির উদ্দেশ্য হ'ল ট্রানজিট হ্যান্ডলিং এবং ইন্সটলেশন চলাকালীন তারের অ্যাঙ্কারেজের অখণ্ডতা নিশ্চিত করা।একবার ইনস্টল হয়ে গেলে, প্রক্সিমিটি সুইচ এবং কেবল একে অপরের সাথে তুলনামূলক স্থির করা উচিত।

C.8.1 .1 পরীক্ষা টানুন

কেবলটি তারের প্রবেশের অক্ষটি ধরে অবিচ্ছিন্ন টান দেওয়া হবে, 1 মিনিটের সময়কালের জন্য তারের অন্তরক জ্যাকেটটিতে প্রয়োগ করা হবে।

C.8.1 .2 টর্ক পরীক্ষা

কেবলটি 0,1 এনএম এর একটি টর্ককে সাপেক্ষে দেওয়া হবে বা 360 ° এর টর্কের একটি কোণ দেওয়ার মানের মধ্যে সীমাবদ্ধ থাকবে °ঘড়ির কাঁটাটি তারের সাথে 1 মিনিটের জন্য এবং তারপরে ঘড়ির কাঁটার দিকে 1 মিনিটের জন্য, প্রাইসিমিটি সুইচ প্রবেশদ্বার থেকে 1 00 মিমি দূরত্বে প্রয়োগ করা হবে।

C.8.1 .3 পুশ পরীক্ষা

ধাক্কা বল কেবল তারের প্রবেশদ্বার যতটা সম্ভব কাছের অক্ষ বরাবর প্রয়োগ করা হবে।

বাহিনীটি আস্তে আস্তে 20 এন-তে উন্নীত করা হয়। প্রতিবারের জন্য 1 মিনিটের জন্য এবং প্রয়োগের মধ্যে 1 মিনিটের বিরতি দিয়ে বল প্রয়োগ করা হবে।

পরীক্ষার পরে, তারের প্রবেশের সিলিংয়ের কোনও দৃশ্যমান ক্ষতি এবং তারের কোনও স্থানচ্যুতি লক্ষ্য করা যাবে না।

C.8.1 .4 বেন্ড পরীক্ষা

কেবলটি লোড করা হবে এবং নিম্নলিখিত পদ্ধতিতে বাঁকানো হবে:

ক) তারের প্রবেশপথ থেকে 1 মিটার তারের সাথে সংযুক্ত করে এবং তারের প্রবেশদ্বার উল্লম্বের অক্ষ দিয়ে 3 কেজি ভর স্থগিত করুন।

খ) তারের মধ্যে একটি 90 ° বাঁক তৈরি করতে সান্নিধ্যের স্যুইচ 90 T টিলা করুন, এই অবস্থানটি 1 মিনিটের জন্য বজায় রাখুন।

গ) উলম্বের সাথে উল্টোদিকে 90 opposite বিপরীত দিকে স্যুইচ করুন 90 মিনিটের সময়কালের জন্য অবস্থানটি বজায় রেখে তারের বিপরীতে 90। বাঁক তৈরি করতে পারেন।



বৈশিষ্ট্য:

সরঞ্জামগুলি রেকর্ডিং এবং আরও সঠিকভাবে প্রদর্শন করতে উন্নত পিএলসি বুদ্ধিমান নিয়ন্ত্রণ ব্যবস্থা, টাচ স্ক্রিন হিউম্যানাইজড অপারেশন ইন্টারফেস গ্রহণ করে;প্রিসেট পরীক্ষার সময়, পরীক্ষার গতি, পরীক্ষার স্ট্রোক, টান ফোর্স সেটিং এবং অন্যান্য ক্রিয়াকলাপ।পরীক্ষার নমুনাটি যোগ্য কিনা তা ডেটা রেকর্ড দ্বারা বিশ্লেষণ করা যায়।



পরামিতি:

মডেল HO6508
ইনপুট শক্তি AC220V 50Hzআইইসি পরীক্ষার সরঞ্জাম
নিয়ন্ত্রণ ব্যবস্থা মিতসুবিশি পিএলসি বুদ্ধিমান বৈদ্যুতিক নিয়ন্ত্রণ + ম্যান-মেশিন ইন্টিগ্রেটেড ইন্টারফেস অপারেশন
চালানোর ধরণ সার্ভো মোটর
স্টেশন একা
পরীক্ষামূলক বস্তু পরীক্ষা পরীক্ষা: টান বল 160N (d≥8 মিমি) বা 20 ডি (ডি <8 মিমি)
টর্ক পরীক্ষা: 0.1Nm (360 °)
পরীক্ষা ধাক্কা: 20N
বেন্ড পরীক্ষা: ± 90। ঘূর্ণন, 3 কেজি ভর লোড
পরীক্ষার সময় 0-999.9s, প্রতিটি পরীক্ষার আইটেমের পরীক্ষার সময়টি প্রিসেট করতে পারে
পরীক্ষার নম্বর 0-9999 বার, প্রতিটি পরীক্ষার আইটেমের পরীক্ষার নম্বরটি প্রিসেট করতে পারে
ভর ভর 3 কেজি
পরিক্ষা মূলক নমুনা প্রক্সিমিটি স্যুইচ, ফোটো ইলেকট্রিক সেন্সর এবং অন্যান্য অনুরূপ পণ্য সংহত সংযোগ কেবল, নমুনা সুইচ অংশ 50 * 50 * 50 মিমি বেশি নয়, এবং তারের ব্যাস 16 মিমি এর বেশি নয়

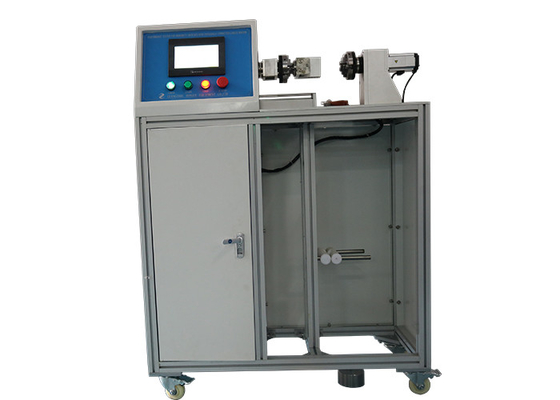

প্রক্সিমিটি সুইচগুলির জন্য সার্ভো মোটর আইইসি পারফরম্যান্স পরীক্ষক 0প্রক্সিমিটি সুইচগুলির জন্য সার্ভো মোটর আইইসি পারফরম্যান্স পরীক্ষক 1
