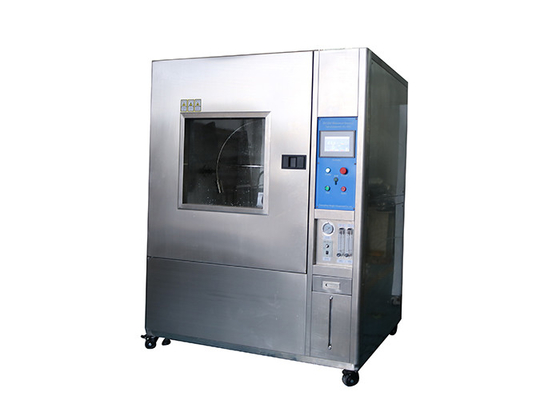

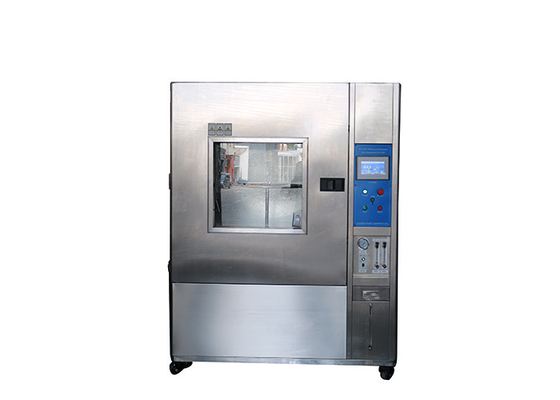

আইইপি 60529 আইপিএক্স 1 থেকে আইপিএক্স 4 ওয়াটারপ্রুফ টেস্ট চেম্বার অটো পার্টস

পণ্যের বর্ণনা

আইপি টেস্ট সরঞ্জাম আইপিএক্স 1 থেকে আইপিএক্স 4 ওয়াটারপ্রুফ টেস্ট চেম্বার অটো পার্টস

মানক:

আইপিএক্স 1, আইপিএক্স 2, আইপিএক্স 3, আইপিএক্স 4 এর এনক্লোজারগুলি (আইপি কোড) দ্বারা সরবরাহ করা আইইসি 60529 ডিগ্রি;

আইএসও 20653-2013 সড়ক যানবাহন - সুরক্ষা ডিগ্রি (আইপি কোড) - বিদেশী বস্তু, জল এবং অ্যাক্সেসের বিরুদ্ধে বৈদ্যুতিক সরঞ্জামের সুরক্ষা, চিত্র 3- উল্লম্ব জল ড্রিপস (ড্রিপ যন্ত্রপাতি) এর বিরুদ্ধে সুরক্ষা নির্ধারণের জন্য টেস্ট সেট আপ;জলের 1 এবং 2 এর বিরুদ্ধে সুরক্ষা ডিগ্রি, চিত্র 4 - স্প্ল্যাশ জল এবং জলের স্প্রে (সুইভেল নল) এর বিরুদ্ধে সুরক্ষা নির্ধারণের জন্য টেস্ট সেট আপ;জলের বিরুদ্ধে সুরক্ষা ডিগ্রি 3, 4 এবং 4 কে।

আইপি কোড উপাদান এবং অর্থ:

পরীক্ষা শর্ত:

আইপিএক্স 1:

পরীক্ষাটি এমন একটি ডিভাইস দিয়ে তৈরি করা হয় যা ঘেরের পুরো অঞ্চল জুড়ে অবিচ্ছিন্ন জলের ফোঁটা উত্পাদন করে।

টার্নটেবল যার উপরে ঘেরটি স্থাপন করা হয়েছে তার ঘূর্ণন গতি 1 আর / মিনিট এবং উদ্দীপনা (টার্নটেবল অক্ষ এবং নমুনা অক্ষের মধ্যে দূরত্ব) প্রায় 100 মিমি।

পরীক্ষার সময়কাল 10 মিনিট।

আইপিএক্স 2:

ঘেরটি টিল্টের চারটি স্থির প্রতিটি স্থানে 2.5 মিনিটের জন্য পরীক্ষা করা হয়।

দুটি পারস্পরিক লম্ব লম্বা বিমানগুলিতে এই অবস্থানগুলি উলম্বের উভয় পাশে 15 are (চিত্র 3 বি দেখুন)।

পরীক্ষার মোট সময়কাল 10 মিনিট।

আইপিএক্স 3:

দোলনা টিউবটি সেন্টার পয়েন্টের উভয় দিকে 60 of এর একটি চাপের উপর স্প্রে গর্ত দিয়ে সরবরাহ করা হয়।সমর্থনটি ছিদ্রযুক্ত নয়।

পরীক্ষার জন্য ঘেরটি অর্ধবৃত্তের কেন্দ্র পয়েন্টে স্থাপন করা হয়।টিউবটি উল্লম্বের উভয় পাশে 1 20 °, 60 an এর কোণের মাধ্যমে দোলায়িত হয়, একটি সম্পূর্ণ দোলনের জন্য সময় (2 × 1 20 °) প্রায় 4 এস এবং পরীক্ষার সময়কাল 5 মিনিট হয়।

ঘেরটি তখন 90 ° একটি অনুভূমিক কোণের মাধ্যমে পরিণত হয় এবং পরীক্ষাটি আরও 5 মিনিটের জন্য অব্যাহত থাকে।

দোলক নলের সর্বাধিক গ্রহণযোগ্য ব্যাসার্ধ 1 600 মিমি।

জলের চাপ নির্দিষ্ট প্রসবের হার দিতে সামঞ্জস্য করা হয়।এই সরবরাহের হারটি অর্জনের চাপ 50 কেপিএ থেকে 150 কেপিএর মধ্যে থাকবে।এটি পরীক্ষা চলাকালীন স্থির রাখতে হবে।

পরীক্ষার সময়কালটি ন্যূনতম 5 মিনিটের সময়কালের সাথে ঘেরের (কোনও মাউন্টিং পৃষ্ঠ বাদ দিয়ে) গণনা করা পৃষ্ঠের ক্ষেত্রের 1 মিনিট / মি 2 হয়।

আইপিএক্স 4:

দোলন টিউবটির অর্ধবৃত্তের পুরো 1 80% এর উপরে স্প্রে গর্ত রয়েছে।টেবিল 9-এ উল্লিখিত হিসাবে মোট প্রবাহের হার সামঞ্জস্য করা হয়েছে এবং একটি ফ্লো মিটার দিয়ে পরিমাপ করা হয়।

টিউবটি উল্লম্বের উভয় পাশে প্রায় 360 °, 180 an এর কোণের মাধ্যমে দোলায়িত হয়, একটি সম্পূর্ণ দোলনের জন্য সময় (2 × 360 °) প্রায় 12 সেকেন্ড হয়।

পরীক্ষার সময়কাল 10 মিনিট।
