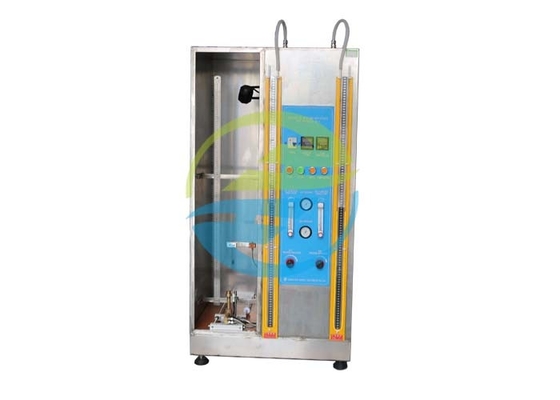

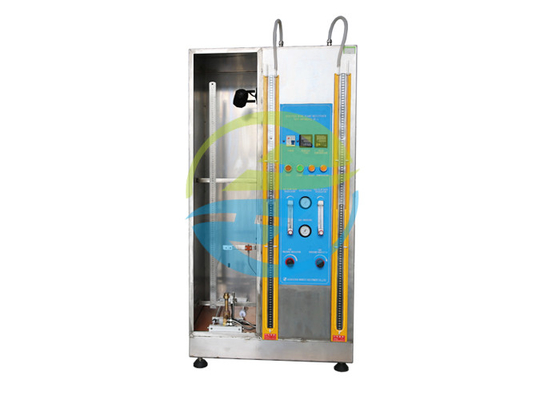

উল্লম্ব শিখা প্রচার একক ইনসুলেটেড কেবল জন্য আইইসি 60332 জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা

একক ইনসুলেটেড কেবলের জন্য উল্লম্ব শিখা প্রচারের জন্য জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম

মানক:

আইইসি 60332-1-1 আগুনের শর্তে বৈদ্যুতিক এবং অপটিক্যাল ফাইবার কেবলগুলিতে টেস্টগুলি art অংশ 1-1: একক উত্তাপযুক্ত তার বা তারের জন্য উল্লম্ব শিখা প্রচারের জন্য পরীক্ষা - যন্ত্রপাতি;

আইইসি 60332-1-2-2 আগুনের শর্তে বৈদ্যুতিন এবং অপটিক্যাল ফাইবার কেবলগুলিতে টেস্টগুলি art ভাগ 1-2: একক উত্তাপযুক্ত তার বা তারের জন্য উল্লম্ব শিখার প্রচারের জন্য পরীক্ষা - 1 কিলোওয়াট প্রাক-মিশ্রিত শিখা জন্য পদ্ধতি;

আইইসি 60332-1-3-3 আগুনের শর্তে বৈদ্যুতিক এবং অপটিক্যাল ফাইবার কেবলগুলিতে টেস্টগুলি art অংশ 1-3: একটি একক উত্তাপযুক্ত তারের বা তারের জন্য উল্লম্ব শিখা প্রচারের জন্য পরীক্ষা - জ্বলন্ত বোঁটা / কণা নির্ধারণের প্রক্রিয়া।

প্রয়োগ:

এটি অগ্নিকান্ডের পরিস্থিতিতে একক উল্লম্ব বৈদ্যুতিক অন্তরক কন্ডাক্টর বা কেবল বা অপটিক্যাল ফাইবার কেবলের জন্য উল্লম্ব শিখার প্রচারের প্রতিরোধের পরীক্ষা করার জন্য ব্যবহার করা হয়।দাহ্যতা পরীক্ষার সরঞ্জাম

পরীক্ষার পিসের অবস্থান:

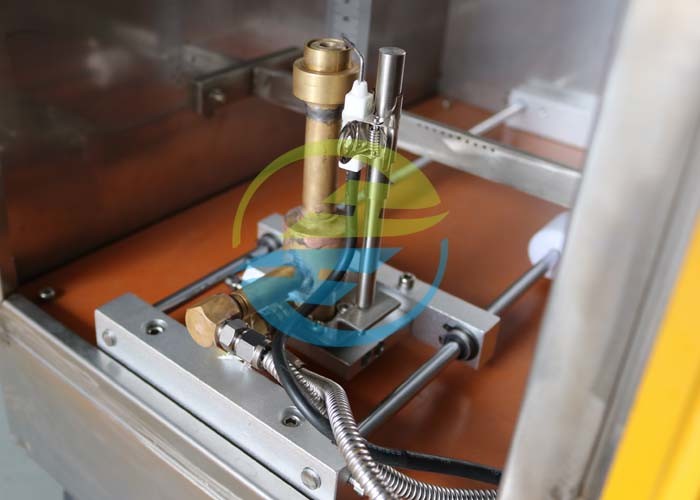

পরীক্ষার টুকরোটি সোজা করা হবে এবং ধাতব পর্দার কেন্দ্রে একটি উল্লম্ব অবস্থানে তামা তারের উপযুক্ত আকারের সাহায্যে দুটি অনুভূমিক সমর্থনে সুরক্ষিত করা হবে, যেমন কমিশন 60332-1 -1 এর 4.2-তে বর্ণিত হয়েছে উপরের নীচে মধ্যে

সমর্থন এবং নিম্ন সমর্থনের শীর্ষটি (550 ± 5) মিমি।এছাড়াও, পরীক্ষার টুকরোটি এমনভাবে স্থাপন করা উচিত যাতে পর্দার গোড়া থেকে নমুনার নীচের অংশটি প্রায় 50 মিমি থাকে (চিত্র 1 দেখুন)।

পরীক্ষার টুকরোটির উল্লম্ব অক্ষটি পর্দার মধ্যে কেন্দ্রীয়ভাবে সাজানো হবে (অর্থাত্ প্রতিটি দিক থেকে 150 মিমি এবং পিছন থেকে 225 মিমি)।

পরামিতি:
