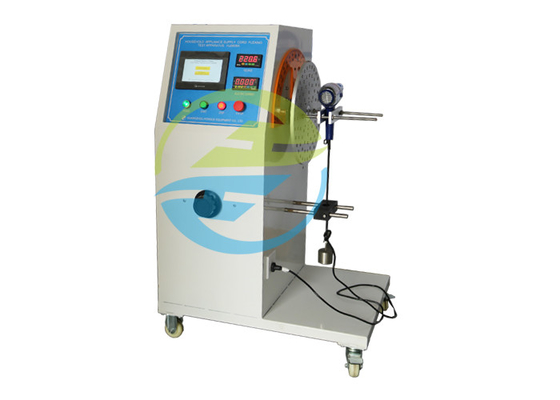

টাচ স্ক্রিন আইইসি 60335-1 কেবল ফ্লেক্সিং টেস্ট যন্ত্রপাতি চিত্র 8

পণ্যের বর্ণনা

আইইসি 60335-1 টেস্ট সরঞ্জাম তারের ফ্লেক্সিং টেস্ট যন্ত্রপাতি চিত্র 8

মানক:

আইইসি 60335-1 গৃহস্থালী এবং অনুরূপ বৈদ্যুতিক সরঞ্জাম - সুরক্ষা - পর্ব 1: সাধারণ প্রয়োজনীয়তা ধারা 25.14, চিত্র 8।

মানক বর্ণনা:

সরবরাহের কর্ড সহ সরবরাহ করা সরঞ্জামগুলি এবং অপারেশন চলাকালীন সরিয়ে নেওয়া হয় এমনগুলি তৈরি করা হবে যাতে সরবরাহ কর্ডটি যেখানে প্রয়োগ হয় সেখানে অতিরিক্ত নমনীয়তা থেকে যথাযথ সুরক্ষিত থাকে।

দ্রষ্টব্য 1 এটি পরিবর্তে 22.1 6 দ্বারা পরীক্ষিত স্বয়ংক্রিয় কর্ড রিলগুলির সাথে অ্যাপ্লিকেশনগুলিতে প্রয়োগ হয় না।

সম্মতিটি নিম্নলিখিত পরীক্ষার মাধ্যমে পরীক্ষা করা হয় যা চিত্র 8-এ যেমন দেখানো হয়েছে তেমন একটি দোলা সদস্যের মেশিনে করা হয়।

খালি খোলার অন্তর্ভুক্ত সরঞ্জামের অংশটি দোদুল্য সদস্যের সাথে সংশোধন করা হয়েছে যাতে সরবরাহের কর্ডটি যখন তার ভ্রমণের মাঝামাঝি থাকে, তখন কর্ডের অক্ষটি যেখানে কর্ড গার্ড বা খালি প্রবেশ করে সেখানে উল্লম্ব থাকে এবং এর মধ্য দিয়ে যায় দোলনের অক্ষফ্ল্যাট কর্ডগুলির বিভাগের প্রধান অক্ষটি দোলনের অক্ষের সমান্তরাল হবে।

কর্ডটি এমনভাবে লোড করা হয় যাতে প্রয়োগ করা বাহিনীটি প্রয়োগ হয়

- 10 এন, নামমাত্র ক্রস-বিভাগীয় অঞ্চল 0,75 মিমি ছাড়িয়ে যাওয়ার কর্ডগুলির জন্য;

- 5 এন, অন্যান্য কর্ডের জন্য।

দুরত্বের অক্ষ এবং কর্ড বা কর্ড গার্ড অ্যাপ্লায়েন্সগুলিতে প্রবেশ করে এমন বিন্দুর মধ্যে চিত্র 8-এ দেখানো দূরত্ব এক্সটি সামঞ্জস্য করা হয়েছে যাতে যখন দোলক সদস্য তার পুরো পরিসীমা পেরিয়ে যায়, কর্ড এবং লোড সর্বনিম্ন পার্শ্বীয় হয় আন্দোলন

দোলককারী সদস্যটি 90 an (উল্লম্বের উভয় পাশে 45)) এর কোণ দিয়ে সরানো হয়, জেড সংযুক্তিগুলির জন্য টাইপগুলির ফ্লেক্সিং সংখ্যা 20 000 এবং অন্যান্য সংযুক্তিগুলির জন্য 10000 হয় flex ফ্লেক্সিংয়ের হার প্রতি মিনিটে 60 হয়।

দ্রষ্টব্য 2 একটি নমনীয়তা 90 one এর একটি আন্দোলন °

কর্ড এবং এর সাথে যুক্ত অংশগুলি 90 of কোণের মাধ্যমে ফ্লেক্সিংয়ের অর্ধেক সংখ্যার পরে পরিণত হয়, যদি না কোনও ফ্ল্যাট কর্ড লাগানো হয়।

পরীক্ষার সময়, কন্ডাক্টরগুলিকে রেটেড ভোল্টেজ সরবরাহ করা হয় এবং যন্ত্রের রেট করা বর্তমান দিয়ে লোড করা হয়।আর্টিং কন্ডাক্টরের মাধ্যমে কারেন্ট পাস হয় না।

আইইসি পরীক্ষার সরঞ্জাম

পরামিতি:
