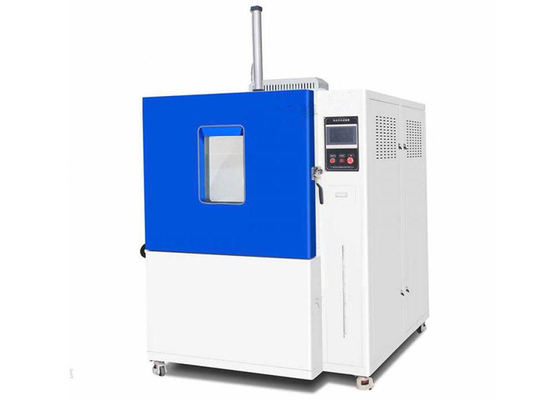

আইএসও 16750-4 অটো পার্টস টেস্ট সরঞ্জাম স্প্ল্যাশ জল এবং নিমজ্জন পরীক্ষা চেম্বার

আইএসও 16750-4 অটো পার্টস টেস্ট সরঞ্জাম স্প্ল্যাশ জল এবং নিমজ্জন পরীক্ষা চেম্বার

ব্র্যান্ড নাম: HeJin
মডেল নম্বর: HJAP07
MOQ.: 1 সেট
মূল্য: Negotiatable
অর্থ প্রদানের শর্তাবলী: টি / টি, এল / সি
সরবরাহের ক্ষমতা: প্রতি মাসে 5 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Third party calibration certificate(cost additional)
পণ্যের নাম:
বরফ জলের শক টেস্ট চেম্বার HJAP07
পরিক্ষা মূলক নমুনা:
বৈদ্যুতিক এবং বৈদ্যুতিন সরঞ্জাম
অভ্যন্তরীণ আকার:
1000 * 1000 * 1000mm
নিমজ্জন ক্ষেত্রের আকার:
500 * 500 * 500mm
জেট এবং DUT পৃষ্ঠের মধ্যে দূরত্ব:
325 ± 25 মিমি
জেট জলের প্রবাহ:
3-4L / 3 এস
তাপমাত্রা সীমা:
আরটি + 10 ° সে -150 ° সে
জেট কিটি।:
1
প্যাকেজিং বিবরণ:
তিনপীস্ কাঠ
বিশেষভাবে তুলে ধরা:

ISO 16750-4 অটো পার্টস টেস্ট ইকুইপমেন্ট

,

4L/3S অটো পার্টস টেস্ট ইকুইপমেন্ট

পণ্যের বর্ণনা

ISO 16750-4 অটো পার্টস টেস্ট ইকুইপমেন্ট স্প্ল্যাশ ওয়াটার অ্যান্ড সাবমারসন টেস্ট চেম্বার



মান:

ISO16750-4 সড়ক যানবাহন-পরিবেশগত অবস্থা এবং বৈদ্যুতিক ও ইলেকট্রনিক যন্ত্রপাতির জন্য পরীক্ষা-অংশ 4: জলবায়ু বোঝা, ধারা 5.4.2 বরফ জল শক পরীক্ষা।

মোটরযানগুলিতে VW-80000 বৈদ্যুতিক এবং ইলেকট্রনিক উপাদানগুলি 3.5t পর্যন্ত সাধারণ প্রয়োজনীয়তা, পরীক্ষার শর্তাবলী এবং পরীক্ষার ধারা 9.12 K-12 স্প্ল্যাশ ওয়াটার দিয়ে তাপমাত্রা শক;

জিবি/টি 28046.4-2011অটো যন্ত্রাংশ পরীক্ষার সরঞ্জাম



উদ্দেশ্য:

এই পরীক্ষাটি বরফের জল দ্বারা অনুপ্রাণিত একটি তাপীয় শক অনুকরণ করে এবং গাড়ির স্প্ল্যাশ এলাকায় পণ্যগুলিতে প্রযোজ্য।এই পরীক্ষার উদ্দেশ্য হল হট সিস্টেম/কম্পোনেন্টের উপর বরফের জল ছিটানো।শীতের সময় ভেজা রাস্তায় গাড়ি চালানোর সময় এটি ঘটে।ব্যর্থতা মোড হল বিভিন্ন পদার্থের যান্ত্রিক ক্র্যাকিং বা বিভিন্ন তাপমাত্রা সম্প্রসারণ সহগের কারণে সৃষ্ট সীল ব্যর্থতা।

এটি বিভিন্ন ধরণের ইলেকট্রনিক, বৈদ্যুতিক, প্লাস্টিক এবং অন্যান্য কাঁচামাল এবং ঠান্ডা প্রতিরোধের, তাপ প্রতিরোধের, বরফ জলের স্প্ল্যাশ প্রতিরোধের পরীক্ষা, বরফের পানির নিমজ্জন প্রতিরোধের পরীক্ষা এবং মান নিয়ন্ত্রণ প্রকৌশল নির্ভরযোগ্যতা পরীক্ষার সরঞ্জামগুলির জন্য একটি নির্ভরযোগ্যতা পরীক্ষার সরঞ্জাম।



পরীক্ষা পদ্ধতি:

স্প্ল্যাশ জল পরীক্ষা:

T এ একটি গরম বাতাসের ওভেনে DUT গরম করুন সর্বোচ্চ নির্দিষ্ট হোল্ডিং সময়ের জন্য, টি ।তারপর 3 সেকেন্ডের জন্য বরফ জল দিয়ে DUT স্প্ল্যাশ করুন।

যদি গাড়িতে শুধুমাত্র একটি দিক থেকে DUT স্প্ল্যাশ করা হয়, তবে এটিকে এই দিক থেকে স্প্ল্যাশ করুন যখন এটি ইনস্টল করা অবস্থায় থাকে।যদি গাড়ির বিভিন্ন দিক থেকে সরঞ্জাম ছিটানো হয়, তাহলে এই নির্দেশগুলি বিবেচনায় নেওয়া হবে।এই ক্ষেত্রে, প্রতিটি স্প্ল্যাশ দিকের জন্য একটি নতুন DUT ব্যবহার করুন।DUT এ নির্দেশিত স্প্ল্যাশের প্রস্থ সর্বদা DUT এর প্রস্থের চেয়ে বেশি হবে।যদি DUTs স্প্ল্যাশ করা একটি জেট জন্য খুব বড় প্রমাণিত হয়, DUT উপর স্প্ল্যাশ প্রভাব একটি লাইন উত্পাদন একটি সারিতে বেশ কয়েকটি জেট ব্যবস্থা।চিত্র 4 থেকে 6 দেখুন।

পরীক্ষার পরামিতিগুলির মধ্যে রয়েছে:

Cy চক্র সংখ্যা: 100;

⎯ সময় ধরে রাখা, টি , টি তে সর্বোচ্চ : 1 ঘন্টা বা DUT তাপমাত্রা স্থিতিশীলতা পৌঁছানো পর্যন্ত;

⎯ ট্রানজিশন সময়কাল: <২০ সেকেন্ড (তাপমাত্রা স্টোরেজ এবং স্প্ল্যাশিং এর মধ্যে DUT এর ম্যানুয়াল ট্রানজিশনের জন্য);

Fluid পরীক্ষা তরল: ডি-আয়নিত জল;

⎯ জলের তাপমাত্রা: 0 ° C থেকে +4 ° C;

⎯ জলের প্রবাহ: প্রতি 3 সেকেন্ডের মধ্যে 3 লিটার এবং 4 লিটার (স্প্ল্যাশের সময়কাল);

J জেট এবং DUT পৃষ্ঠের মধ্যে দূরত্ব: (325 ± 25) মিমি (DUT এর সম্পূর্ণ প্রস্থের উপর জল প্রয়োগ করা হবে);

⎯ অপারেটিং মোড: চিত্র 5 দেখুন;

The DUT এর অভিযোজন: যানবাহনের মত।অটো যন্ত্রাংশ পরীক্ষার সরঞ্জাম



নিমজ্জন পরীক্ষা:

পরীক্ষার সরঞ্জামগুলির সাথে DUT সংযুক্ত করুন।T এ একটি গরম বাতাসের ওভেনে DUT পরিচালনা করুনসর্বোচ্চ নির্দিষ্ট হোল্ডিং সময়ের জন্য, টি ।ডিভাইসটি এখনও কাজ করছে, এটি অন্তত 10 মিমি গভীর বরফের পানির ট্যাঙ্কে 5 মিনিটের জন্য নিমজ্জিত করুন।

পরীক্ষার পরামিতিগুলির মধ্যে রয়েছে:

Cy চক্র সংখ্যা: 10;

⎯ সময় ধরে রাখা, টি , টি তে সর্বোচ্চ : 1 ঘন্টা বা DUT তাপমাত্রা স্থিতিশীলতা পৌঁছানো পর্যন্ত;

⎯ স্থানান্তর সময়কাল: <20 সেকেন্ড;

Fluid পরীক্ষা তরল: ডি-আয়নিত জল;

⎯ জলের তাপমাত্রা: 0 ° C থেকে +4 ° C;

⎯ নিমজ্জন সময়: 5 মিনিট;

⎯ অপারেটিং মোড: 3.2 ISO 16750-1 অনুযায়ী;

The DUT এর অভিযোজন: যানবাহনের মত।



পরামিতি:

অভ্যন্তরীণ আকার 1000*1000*1000 মিমি
বাইরের আকার 1650*1800*2300 মিমি
নিমজ্জন এলাকা আকার 500*500*500 মিমি
জেট পরিমাণ
জেট অবস্থান ভিতরের চেম্বারের ডান দিক
জেট এবং DUT পৃষ্ঠের মধ্যে দূরত্ব 325 ± 25 মিমি (ম্যানুয়ালি সামঞ্জস্য করা যায়)
জেট জলের প্রবাহ 3-4 এল/3 এস
জল তাপমাত্রা নিয়ন্ত্রণ পরিসীমা 0-+4 সে
তাপমাত্রা সীমা RT+10 ° C -150 ° C
কুলিং রেট 25 ° C-2 ° C≤60 মিনিট
তাপের হার

RT+10 ° C -150 ° C≤45 মিনিট

প্রতি চক্র ইনজেকশন সময় (30 মিনিট) 3S, ব্যবধান সময়: 29m57s (টাচ স্ক্রিন সেটিং)
সাইকেল 100 বার (টাচ স্ক্রিন সেটিং)

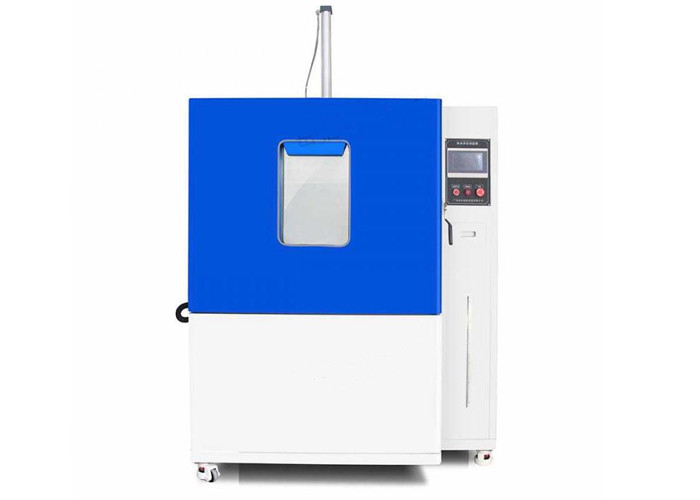

আইএসও 16750-4 অটো পার্টস টেস্ট সরঞ্জাম স্প্ল্যাশ জল এবং নিমজ্জন পরীক্ষা চেম্বার 0
