আইইসি টেস্ট সরঞ্জাম লিনিয়ার স্ট্রোক 100 মিমি সুইচ প্লাগ সকেট লাইফ টেস্ট মেশিন HC9914C1 (তিনটি ওয়ার্কস্টেশন)
ব্যক্তি যোগাযোগ : Tessa Huang
ফোন নম্বর : +86 18027403449
হোয়াটসঅ্যাপ : +8618027403449
ন্যূনতম চাহিদার পরিমাণ : | 1 সেট | মূল্য : | Negotiatable |
---|---|---|---|
প্যাকেজিং বিবরণ : | তিনপীস্ কাঠ | ডেলিভারি সময় : | 30 দিন |
পরিশোধের শর্ত : | টি / টি, এল / সি | যোগানের ক্ষমতা : | মাসে 10 সেট |
উৎপত্তি স্থল: | চীন | পরিচিতিমুলক নাম: | HeJin |
---|---|---|---|
সাক্ষ্যদান: | Third party calibration certificate/ CE(cost additional) | মডেল নম্বার: | HC9903 |
বিস্তারিত তথ্য |
|||
পণ্যের নাম: | কন্ডাক্টরের ক্ষতির মাত্রা পরীক্ষা করার যন্ত্রপাতি | নিয়ন্ত্রণ: | ম্যানুয়াল কন্ট্রোল, বোতাম অপারেশন |
---|---|---|---|
টেস্ট টাইমস: | 0-9999 | ভর: | 0.3, 0.4, 0.7, 0.9, 1.4, 2.0 কেজি |
পরীক্ষার হার: | 10 ± 2 r/মিনিট | প্ল্যাটেনের ব্যাস: | 75 মিমি |
বুশিং হোলের ব্যাসার্ধ: | 6.5, 9.5, 13, 14.5 মিমি | পরীক্ষা উচ্চতা: | 260, 280, 300, 320 মিমি |
বিশেষভাবে তুলে ধরা: | আইইসি 60069-1 আইইসি টেস্ট ইকুইপমেন্ট,বাটন অপারেশন আইইসি টেস্ট ইকুইপমেন্ট,75 মিমি কন্ডাক্টর ড্যামেজ ডিগ্রী টেস্ট যন্ত্রপাতি |
পণ্যের বর্ণনা

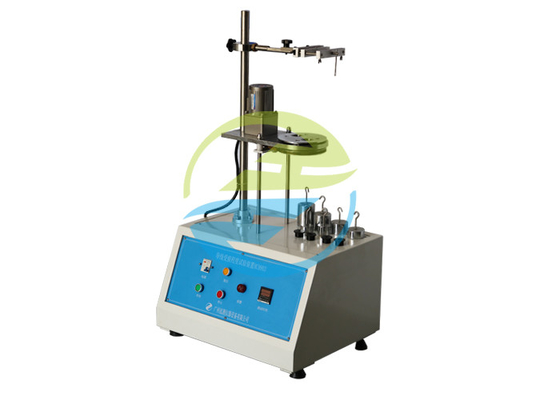

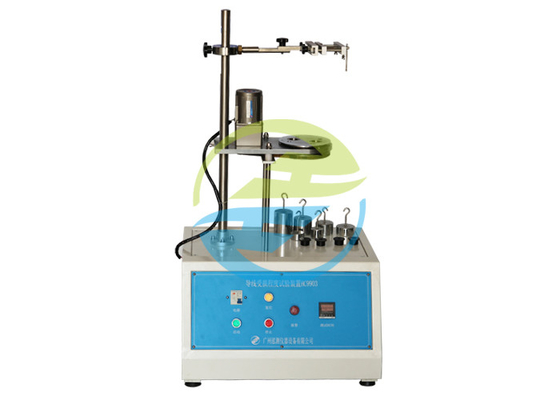

কন্ডাক্টর ক্ষতি ডিগ্রি টেস্ট অ্যাপারেশন আইইসি 60069-1 টেস্ট সরঞ্জাম রেট 10 ± 2 r/min
স্ট্যান্ডার্ডঃ
আইইসি ৬০৮৮৪-১ ০প্লাগ এবং সকেট-আউটলেটগুলি গৃহস্থালি এবং অনুরূপ উদ্দেশ্যে ০পার্ট ১ঃ সাধারণ প্রয়োজনীয়তা ০প্লাগ ১২।2.5, চিত্র ১১
আইইসি ৬০৬৬৯-১ ০ঘরোয়া এবং অনুরূপ স্থির বৈদ্যুতিক ইনস্টলেশনের জন্য সুইচ ০পার্ট ১ঃ সাধারণ প্রয়োজনীয়তা ০ক্লজ ১২।2.5, চিত্র ৯
স্ট্যান্ডার্ড বর্ণনাঃ
স্ক্রু ক্ল্যাম্পিং সহ টার্মিনালগুলি এমনভাবে ডিজাইন এবং তৈরি করা উচিত যাতে তারা কন্ডাক্টর (গুলি) কে অপ্রয়োজনীয় ক্ষতি না করে ক্ল্যাম্প করে।
টার্মিনালটি চিত্র ১১ অনুসারে পরীক্ষার যন্ত্রের মধ্যে স্থাপন করা হয় এবং শক্ত, শক্ত, স্ট্র্যাংড এবং/অথবা নমনীয় কন্ডাক্টর (গুলি) দিয়ে সজ্জিত করা হয়,টেবিল ৩ অনুসারে প্রথমে সবচেয়ে ছোট এবং তারপর সবচেয়ে বড় নামমাত্র পারদিক বিভাজকের সাথে, ক্ল্যাম্পিং স্ক্রু (গুলি) বা বাদাম (গুলি) টেবিল 6 অনুসারে টর্ক দিয়ে টানছে।
যেখানে শক্ত স্ট্র্যাংড কন্ডাক্টর নেই, সেখানে পরীক্ষাটি শুধুমাত্র শক্ত সলিড কন্ডাক্টর দিয়ে করা যেতে পারে। এই ক্ষেত্রে, আরও পরীক্ষার প্রয়োজন নেই।
টেস্ট কন্ডাক্টরের দৈর্ঘ্য টেবিল ৯-এ উল্লিখিত উচ্চতা (এইচ) এর চেয়ে ৭৫ মিমি বেশি হতে হবে।

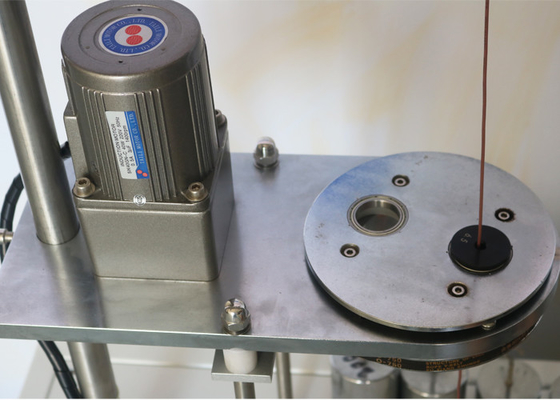

টেবিল ৯-এ প্রদর্শিত উপকরণের নিচে উচ্চতা (H) এ অবস্থিত একটি প্লেটে কন্ডাক্টরের শেষটি একটি উপযুক্ত বুশিংয়ের মধ্য দিয়ে পাস করা হয়।বুশিংটি একটি অনুভূমিক সমতলে স্থাপন করা হয় যাতে এর কেন্দ্রীয় লাইন 75 মিমি ব্যাসের একটি বৃত্তকে বর্ণনা করে, সমান্তরালভাবে অনুভূমিক সমতল মধ্যে clamping ইউনিট কেন্দ্র সঙ্গে; তারপর প্লেট একটি হার সঙ্গে ঘোরানো হয় (10 ± 2) r/min.
ক্ল্যাম্পিং ইউনিটের মুখ এবং বুশিংয়ের উপরের পৃষ্ঠের মধ্যে দূরত্বটি টেবিল ৯-এ নির্দিষ্ট উচ্চতার ±15 মিমি-র মধ্যে হতে হবে।ঘুরানো, অথবা বিচ্ছিন্ন কন্ডাক্টরের ঘূর্ণন।
টেবিল ৯-এ উল্লেখিত একটি ভরটি কন্ডাক্টরের শেষ থেকে ঝুলিয়ে রাখা হয়। পরীক্ষার সময়কাল প্রায় ১৫ মিনিট।
পরীক্ষা চলাকালীন, কন্ডাক্টরটি ক্ল্যাম্পিং ইউনিট থেকে স্লিপ করা যাবে না বা ক্ল্যাম্পিং ইউনিটের কাছে ভেঙে যাবে না এবং কন্ডাক্টরটি এমনভাবে ক্ষতিগ্রস্ত হবে না যে এটি আরও ব্যবহারের জন্য উপযুক্ত হবে না।আইইসি পরীক্ষার সরঞ্জাম
যদি প্রথম পরীক্ষাটি শক্ত শক্ত কন্ডাক্টর দিয়ে করা হয়, তাহলে পরীক্ষাটি শক্ত শক্ত কন্ডাক্টর দিয়ে পুনরাবৃত্তি করা হবে।
প্যারামিটারঃ
মডেল | HC9903 |
পরীক্ষার হার | 10±2 RPM |
ঘূর্ণন ব্যাসার্ধ | ৭৫ মিমি |
পরীক্ষার সময় | 0-9999 |
ওজন | 0.3০।4০।7০।9১.4, ২.০ কেজি |
পরীক্ষার উচ্চতা | 260, ২৮০, ৩০০, ৩২০ মিমি |
বুশিং হোলের ব্যাসার্ধ | 6.5, ৯.5, 13, 14.5 মিমি |
মানদণ্ড |
IEC60884-1, IEC60669-1 আইইসি পরীক্ষার সরঞ্জাম |
