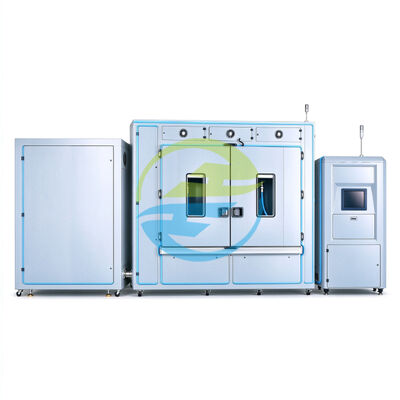

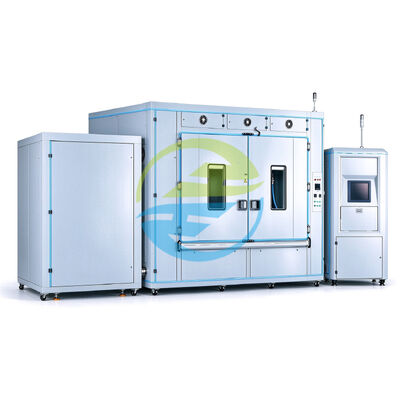

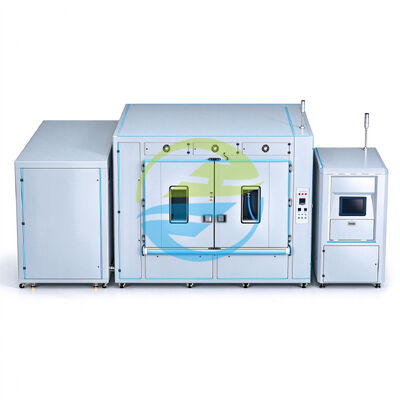

কুল্যান্ট হট এবং কোল্ড ডিউরেবিলিটি টেস্টিং সহ রেডিয়েটর থার্মাল সাইকেল টেস্ট বেঞ্চ -40°C থেকে 130°C কনফিগারযোগ্য তাপমাত্রা পরিসীমা এবং 0.1-0.6 MPa অ্যাডজাস্টেবল প্রেসার

কুল্যান্ট গরম এবং ঠান্ডা স্থায়িত্ব পরীক্ষার জন্য স্বয়ংচালিত রেডিয়েটর থার্মাল সাইকেল টেস্ট বেঞ্চ

পণ্যের সংক্ষিপ্ত বিবরণ

স্বয়ংচালিত রেডিয়েটর এবং হিট এক্সচেঞ্জারগুলিকে তাদের পরিষেবা জীবন জুড়ে বারবার কুল্যান্টের তাপমাত্রার পরিবর্তনের সাথে মানিয়ে নিতে হয়। স্বয়ংচালিত রেডিয়েটর থার্মাল সাইকেল টেস্ট বেঞ্চটি প্রস্তুতকারক এবং টেস্টিং ল্যাবরেটরিগুলিকে নিয়ন্ত্রিত গরম এবং ঠান্ডা তরল সঞ্চালনের অধীনে উপাদানের স্থায়িত্ব মূল্যায়ন করতে সহায়তা করার জন্য ডিজাইন করা হয়েছে।

একটি কনফিগারযোগ্য মাঝারি তাপমাত্রা পরিসীমা -40°C থেকে 130°C, একটি পরীক্ষার চাপ পরিসীমা 0.1–0.6 MPa, এবং 10–100 L/min এর প্রবাহ হার সহ, এই সিস্টেমটি স্বয়ংচালিত রেডিয়েটর থার্মাল সাইক্লিং অ্যাপ্লিকেশনগুলির একটি পরিসর সমর্থন করে। HeJin দ্বারা উন্নত এবং নির্মিত, সরঞ্জামগুলি নমুনা প্রয়োজনীয়তা, পরীক্ষার পদ্ধতি এবং প্রযোজ্য শিল্প মান অনুযায়ী কনফিগার করা যেতে পারে।

পণ্য পরিচিতি

স্বয়ংচালিত রেডিয়েটর থার্মাল শক টেস্ট স্ট্যান্ড সামঞ্জস্যপূর্ণ স্বয়ংচালিত রেডিয়েটর এবং তরল-কুলড হিট এক্সচেঞ্জার অ্যাসেম্বলির জন্য থার্মাল সাইক্লিং পরীক্ষার জন্য তৈরি করা হয়েছে। নিয়ন্ত্রিত তাপমাত্রার অধীনে নমুনার মাধ্যমে একটি নির্বাচিত পরীক্ষার মাধ্যম সঞ্চালন করে, এটি প্রকৌশলীদের উপাদানগুলি বারবার গরম এবং ঠান্ডা হওয়ার প্রতি কীভাবে প্রতিক্রিয়া জানায় তা মূল্যায়ন করতে সহায়তা করে।

যানবাহন চলাচলের সময়, রেডিয়েটরগুলি পরিবর্তিত কুল্যান্টের তাপমাত্রা এবং সঞ্চালনের অবস্থার সম্মুখীন হয়। বারবার তাপীয় প্রসারণ এবং সংকোচন টিউব, হেডার, জয়েন্ট, সিল এবং সংযোগকারী ইন্টারফেসগুলিতে চাপ সৃষ্টি করতে পারে। থার্মাল সাইক্লিং পরীক্ষাগুলি প্রস্তুতকারকদের সম্ভাব্য দুর্বলতাগুলি সনাক্ত করতে, পণ্যের নকশা উন্নত করতে এবং বৈধতার পরবর্তী পর্যায়ে পণ্যগুলি এগিয়ে যাওয়ার আগে স্থায়িত্ব যাচাই করতে সহায়তা করে।

অটো পার্টস টেস্ট ইকুইপমেন্ট রেঞ্জের অংশ হিসাবে, এই সিস্টেমটি কনফিগারযোগ্য চাপ, প্রবাহ হার, মাঝারি তাপমাত্রা, সাইক্লিং ফ্রিকোয়েন্সি এবং পরীক্ষার সময়কাল সমর্থন করে। পরীক্ষার শর্তাবলী গ্রাহকের প্রয়োজনীয়তা এবং প্রযোজ্য পরীক্ষার পদ্ধতি অনুসারে স্থাপন করা যেতে পারে।

HeJin অভ্যন্তরীণ প্রকৌশল নকশা এবং উত্পাদন সরবরাহ করে, গ্রাহকদের তাদের পরীক্ষার উদ্দেশ্যগুলি আলোচনা করতে এবং অর্ডার দেওয়ার আগে একটি উপযুক্ত সরঞ্জাম কনফিগারেশন নির্ধারণ করতে সহায়তা করে।

পণ্যের বৈশিষ্ট্য

প্রশস্ত কনফিগারযোগ্য তাপমাত্রা পরিসীমা

পরীক্ষার মাঝারি তাপমাত্রা -40°C থেকে 130°C এর মধ্যে কনফিগার করা যেতে পারে। এটি স্বয়ংচালিত রেডিয়েটর টেস্টিং প্রোগ্রামগুলির জন্য নমনীয়তা সরবরাহ করে যার জন্য বিভিন্ন গরম এবং ঠান্ডা অপারেটিং অবস্থার প্রয়োজন হয়।

নিয়ন্ত্রিত কুল্যান্ট চাপ এবং প্রবাহ

নির্দিষ্ট চাপ পরিসীমা 0.1–0.6 MPa, যখন প্রবাহ হার 10 থেকে 100 L/min পর্যন্ত কনফিগার করা যেতে পারে। এই প্যারামিটারগুলি নমুনা এবং অনুমোদিত পরীক্ষার পদ্ধতির সাথে পরীক্ষার শর্তাবলী মানিয়ে নিতে দেয়।

পুনরাবৃত্তিযোগ্য থার্মাল সাইক্লিং

সরঞ্জামগুলি প্রতি ঘন্টায় 3–15 চক্রের একটি তাপমাত্রা সাইক্লিং ফ্রিকোয়েন্সি সমর্থন করে। প্রকৃত চক্র প্রোফাইল, তাপমাত্রা পরিবর্তন এবং স্থির সময়কাল সহ, প্রয়োজনীয় পরীক্ষার পদ্ধতি এবং নিশ্চিত সরঞ্জাম ক্ষমতা অনুসারে স্থাপন করা উচিত।

সামঞ্জস্যপূর্ণ তরল পরীক্ষার মাধ্যম

নির্দিষ্ট পরীক্ষার মাধ্যমগুলির মধ্যে কুল্যান্ট এবং ইথিলিন গ্লাইকোল জলীয় দ্রবণ অন্তর্ভুক্ত। নির্বাচিত মাধ্যমটি সরঞ্জামের ভেজা উপকরণ, সিল, অপারেটিং তাপমাত্রা এবং নমুনা প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হতে হবে।

নমনীয় প্রকৌশল কনফিগারেশন

রেডিয়েটর এবং হিট এক্সচেঞ্জারগুলির অভ্যন্তরীণ আয়তন, সংযোগ নকশা, প্রবাহের প্রয়োজনীয়তা এবং চাপের সীমা ভিন্ন হয়। HeJin উদ্দিষ্ট পরীক্ষার জন্য উপযুক্ত কনফিগারেশন নির্ধারণ করতে এই অ্যাপ্লিকেশন বিবরণগুলি পর্যালোচনা করতে পারে।

প্রস্তুতকারক-প্রত্যক্ষ সমর্থন

প্রযুক্তিগত আলোচনা এবং সরঞ্জাম নকশা থেকে উত্পাদন সমন্বয় এবং বিক্রয়োত্তর সহায়তা পর্যন্ত, HeJin প্রকল্পের সময় প্রস্তুতকারকের সাথে সরাসরি যোগাযোগ সরবরাহ করে, সম্মত পরিষেবা সুযোগ সাপেক্ষে।

প্রযোজ্য মান এবং পরীক্ষার রেফারেন্স

QC/T 468 — স্বয়ংচালিত রেডিয়েটর

QC/T 468 স্বয়ংচালিত রেডিয়েটরগুলির জন্য প্রযুক্তিগত এবং কর্মক্ষমতা প্রয়োজনীয়তা এবং পরীক্ষার পদ্ধতিগুলি সম্বোধন করে।

GMW 14193 — রেডিয়েটর পণ্য এবং পরীক্ষা পদ্ধতি স্পেসিফিকেশন

GMW 14193 রেডিয়েটর বৈধতা এবং পরীক্ষার সাথে সম্পর্কিত একটি স্বয়ংচালিত প্রকৌশল স্পেসিফিকেশন। প্রযোজ্য সংস্করণ এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, প্রাসঙ্গিক বিষয়গুলির মধ্যে পণ্যের বৈধতা, স্থায়িত্ব মূল্যায়ন, পরিমাপের শর্তাবলী এবং কর্মক্ষমতা প্রয়োজনীয়তা অন্তর্ভুক্ত থাকতে পারে।

JB/T 7356 এবং JB/T 10408

এই নথিগুলি সরবরাহকৃত প্রযুক্তিগত রেফারেন্স তালিকায় অন্তর্ভুক্ত করা হয়েছে। আনুষ্ঠানিক সম্মতি রেফারেন্স হিসাবে ব্যবহার করার আগে তাদের সম্পূর্ণ শিরোনাম, বর্তমান সংস্করণ এবং উদ্দিষ্ট থার্মাল সাইক্লিং অ্যাপ্লিকেশনের সাথে প্রাসঙ্গিকতা যাচাই করা উচিত।

প্রযুক্তিগত স্পেসিফিকেশন

মূল পরীক্ষার নীতি

নিয়ন্ত্রিত তরল তাপমাত্রা সাইক্লিং

নির্বাচিত মাধ্যম নিয়ন্ত্রিত তাপমাত্রার অধীনে নমুনার মাধ্যমে সঞ্চালিত হয়। পরীক্ষার পদ্ধতি গরম এবং ঠান্ডা পর্যায়, রূপান্তর প্রয়োজনীয়তা, স্থির সময়কাল এবং চক্রের মোট সংখ্যা নির্ধারণ করে।

চাপ এবং প্রবাহ সমন্বয়

চাপ এবং প্রবাহের শর্তাবলী নমুনার নকশা সীমা এবং প্রয়োজনীয় পরীক্ষার পদ্ধতির সাথে একসাথে নির্বাচন করতে হবে। তাদের সঠিক কনফিগারেশন পুনরাবৃত্তিযোগ্য কুল্যান্ট সঞ্চালনের শর্তাবলী স্থাপন করতে সহায়তা করে।

পুনরাবৃত্তিযোগ্য পরীক্ষার ক্রম

একটি সু-সংজ্ঞায়িত থার্মাল সাইক্লিং প্রোগ্রাম লক্ষ্য তাপমাত্রা, রূপান্তর শর্তাবলী, স্থির সময়, চক্র ফ্রিকোয়েন্সি এবং চক্রের প্রয়োজনীয় সংখ্যা নির্দিষ্ট করে। কোনো অটোমেশন এবং রেকর্ডিং ফাংশন সম্মত সরঞ্জাম কনফিগারেশনের উপর নির্ভর করে।

নমুনা এবং মাধ্যমের সামঞ্জস্যতা

পরীক্ষার মাধ্যম, উপাদানের উপকরণ, সিলিং উপাদান এবং সরঞ্জামের ভেজা অংশগুলি একসাথে বিবেচনা করতে হবে। এটি বিশেষত চরম তাপমাত্রায় পরীক্ষা করার সময় বা ইথিলিন গ্লাইকোল জলীয় দ্রবণ ব্যবহার করার সময় গুরুত্বপূর্ণ।

প্রকৌশল-নেতৃত্বাধীন সরঞ্জাম নির্বাচন

উত্পাদনের আগে, HeJin নমুনা অঙ্কন, সংযোগের মাত্রা, তাপমাত্রার প্রয়োজনীয়তা, চাপ, প্রবাহ হার এবং প্রযোজ্য মানগুলি পর্যালোচনা করতে পারে একটি ব্যবহারিক পরীক্ষার কনফিগারেশন স্থাপন করতে সহায়তা করার জন্য।

প্রধান কার্যাবলী

স্বয়ংচালিত হিট এক্সচেঞ্জার থার্মাল ফ্যাটিগ টেস্ট বেঞ্চ নিম্নলিখিত পরীক্ষার কার্যাবলী সমর্থন করার জন্য কনফিগার করা যেতে পারে:

গরম এবং ঠান্ডা তরল সঞ্চালন: সামঞ্জস্যপূর্ণ রেডিয়েটর এবং হিট এক্সচেঞ্জার নমুনাগুলির মাধ্যমে নির্বাচিত পরীক্ষার মাধ্যম সঞ্চালন করে।

মাঝারি তাপমাত্রা নিয়ন্ত্রণ: কনফিগার করা অপারেটিং পরিসীমার মধ্যে প্রয়োজনীয় পরীক্ষার তাপমাত্রা স্থাপন করে।

চাপ শর্তাবলী সমন্বয়: নির্দিষ্ট 0.1–0.6 MPa পরিসীমার মধ্যে পরীক্ষার চাপ সেটিংস সমর্থন করে।

প্রবাহ হার সমন্বয়: 10 থেকে 100 L/min পর্যন্ত কনফিগারযোগ্য সঞ্চালন প্রবাহ হার সমর্থন করে।

থার্মাল সাইকেল সিকোয়েন্সিং: প্রতি ঘন্টায় 3–15 চক্রের নির্দিষ্ট ফ্রিকোয়েন্সিতে পুনরাবৃত্তিমূলক তাপমাত্রা সাইক্লিং সমর্থন করে।

পুনরাবৃত্ত স্থায়িত্ব মূল্যায়ন: উপাদানগুলিকে একটি সংজ্ঞায়িত সংখ্যক থার্মাল সাইকেল সহ্য করার অনুমতি দেয়।

অ্যাপ্লিকেশন-নির্দিষ্ট পরীক্ষার কনফিগারেশন: নমুনা বৈশিষ্ট্য এবং গ্রাহকের পরীক্ষার প্রয়োজনীয়তার চারপাশে পরীক্ষার শর্তাবলী পরিকল্পনা করার অনুমতি দেয়।

পরীক্ষার পরে পরিদর্শন: ফুটো, বিকৃতি, ফাটল বা অন্যান্য নির্দিষ্ট গ্রহণযোগ্যতার মানদণ্ডের জন্য পরবর্তী পরিদর্শন সমর্থন করে।

স্বয়ংক্রিয় ফুটো সনাক্তকরণ, ডেটা লগিং, প্রতিবেদন তৈরি এবং অতিরিক্ত পর্যবেক্ষণ ফাংশনগুলি অর্ডার দেওয়ার আগে HeJin এর সাথে নিশ্চিত করা উচিত যদি সেগুলি অ্যাপ্লিকেশনের জন্য প্রয়োজন হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: স্বয়ংচালিত রেডিয়েটর থার্মাল সাইকেল টেস্ট বেঞ্চ কী?

এটি একটি টেস্টিং সিস্টেম যা থার্মাল সাইক্লিং স্থায়িত্ব মূল্যায়ন করার জন্য বারবার গরম এবং ঠান্ডা অবস্থার অধীনে একটি সামঞ্জস্যপূর্ণ রেডিয়েটর বা হিট এক্সচেঞ্জারের মাধ্যমে একটি তরল মাধ্যম সঞ্চালন করে।

প্রশ্ন ২: HJ-APTE1017 কোন তাপমাত্রা পরিসীমা সমর্থন করে?

সরবরাহকৃত স্পেসিফিকেশন -40°C থেকে 130°C পর্যন্ত একটি কনফিগারযোগ্য মাঝারি তাপমাত্রা পরিসীমা তালিকাভুক্ত করে। উদ্দিষ্ট পরীক্ষার অ্যাপ্লিকেশনের জন্য অর্জনযোগ্য তাপমাত্রা প্রোফাইল এবং রূপান্তর সময় নিশ্চিত করা উচিত।

প্রশ্ন ৩: কোন চাপ এবং প্রবাহের পরিসীমা উপলব্ধ?

নির্দিষ্ট চাপ পরিসীমা 0.1–0.6 MPa, এবং প্রবাহের পরিসীমা 10–100 L/min। উভয়ই উল্লিখিত পরিসীমার মধ্যে কনফিগারযোগ্য।

প্রশ্ন ৪: কোন পরীক্ষার মাধ্যম ব্যবহার করা যেতে পারে?

তালিকাভুক্ত মাধ্যমগুলির মধ্যে কুল্যান্ট এবং ইথিলিন গ্লাইকোল জলীয় দ্রবণ অন্তর্ভুক্ত। ব্যবহারের আগে অন্যান্য মাধ্যমগুলির সামঞ্জস্যতা পর্যালোচনা প্রয়োজন।

প্রশ্ন ৫: কোন স্বয়ংচালিত উপাদান পরীক্ষা করা যেতে পারে?

সামঞ্জস্যপূর্ণ স্বয়ংচালিত রেডিয়েটর, কুল্যান্ট হিট এক্সচেঞ্জার, রেডিয়েটর টিউব এবং হেডার অ্যাসেম্বলি, এবং অন্যান্য তরল-কুলড উপাদানগুলি নমুনা এবং পরীক্ষার প্রয়োজনীয়তার সাপেক্ষে বিবেচনা করা যেতে পারে।

প্রশ্ন ৬: সরঞ্জাম কি থার্মাল শক পরীক্ষা করতে পারে?

সরঞ্জামটি নিয়ন্ত্রিত তরল গরম এবং ঠান্ডা সাইক্লিংয়ের জন্য উদ্দিষ্ট। যদি একটি পরীক্ষার স্পেসিফিকেশনে একটি নির্দিষ্ট থার্মাল শক প্রোফাইল, দ্রুত রূপান্তর সময়, বা সংজ্ঞায়িত তাপমাত্রা র‌্যাম্পের প্রয়োজন হয়, তবে অর্ডারের আগে প্রয়োজনীয় কর্মক্ষমতা পর্যালোচনা এবং নিশ্চিত করতে হবে।

প্রশ্ন ৭: এটি কি রেডিয়েটর ফুটো মূল্যায়ন করতে পারে?

থার্মাল সাইক্লিংয়ের পরে ফুটো পরিদর্শন বা পরিমাপ করা যেতে পারে। সমন্বিত স্বয়ংক্রিয় ফুটো সনাক্তকরণ সরবরাহকৃত স্পেসিফিকেশন দ্বারা নিশ্চিত করা হয় না এবং যদি প্রয়োজন হয় তবে আলাদাভাবে নির্দিষ্ট করতে হবে।
