অটোমোটিভ এয়ার স্প্রিংসের জন্য ডাবল-ক্যাম্বার ভ্যাকুয়াম হিলিয়াম ফুটো পরীক্ষার সরঞ্জাম, ≤1 * 10−6 mbar·L/s হিলিয়াম পুনরুদ্ধারের সাথে উচ্চ সংবেদনশীলতা ফুটো সনাক্তকরণ

পণ্য সংক্ষিপ্ত বিবরণ

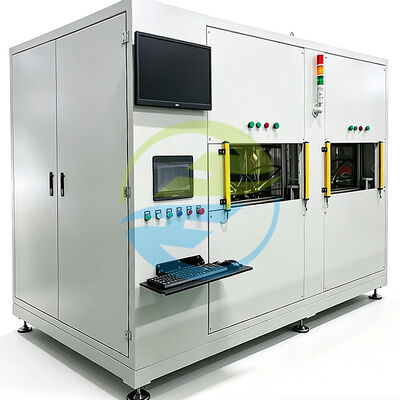

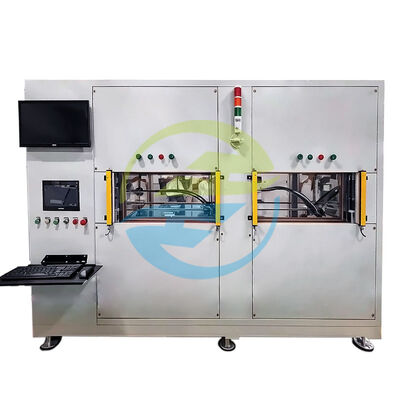

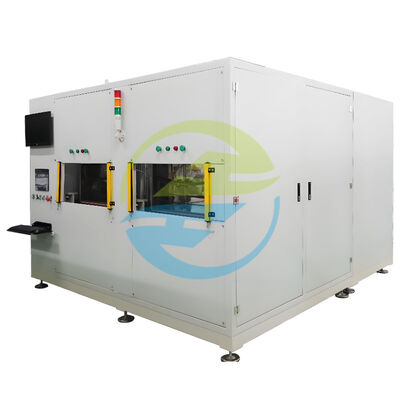

হেজিন ডুয়াল চেম্বার ভ্যাকুয়াম হিলিয়াম লিক টেস্টিং সরঞ্জামটি অটোমোটিভ এয়ার স্প্রিংস এবং সম্পর্কিত বায়ুসংক্রান্ত সিলিং উপাদানগুলির উচ্চ-নির্ভুলতা বায়ু tightness এবং মাইক্রো লিক পরীক্ষার জন্য ডিজাইন করা হয়েছে।

বড় ফাঁস সনাক্তকরণের জন্য নাইট্রোজেন এবং মাইক্রো ফাঁস সনাক্তকরণের জন্য ট্র্যাকার গ্যাস হিসাবে হিলিয়াম ব্যবহার করে, সিস্টেমটি দ্বৈত ভ্যাকুয়াম চেম্বার, নিয়ন্ত্রিত চাপ পরীক্ষা, হিলিয়াম ভর স্পেকট্রোমেট্রি,হিলিয়াম পুনরুদ্ধার, বুদ্ধিমান প্রক্রিয়া পর্যবেক্ষণ, এবং একটি সমন্বিত সমাধান উত্পাদন তথ্য ব্যবস্থাপনা।

দুটি সংযুক্ত ভ্যাকুয়াম চেম্বার এবং একটি টুকরা প্রতি সর্বোচ্চ উৎপাদন চক্র ≤60 সেকেন্ডের সাথে,সরঞ্জামটি এমন নির্মাতাদের জন্য তৈরি করা হয়েছে যাদের উৎপাদন কমিয়ে না দিয়ে নির্ভরযোগ্য ফুটো পরিদর্শন প্রয়োজন.

সরাসরি প্রস্তুতকারক হিসাবে, হেজিন একটি উত্স থেকে গবেষণা ও উন্নয়ন, প্রকৌশল নকশা, উত্পাদন, কাস্টমাইজড টুলিং, কমিশনিং, প্রযুক্তিগত সহায়তা এবং বিক্রয়োত্তর পরিষেবা সরবরাহ করে।

পণ্যের ভূমিকা

একটি বায়ু বসন্ত বাইরে থেকে সহজ দেখাচ্ছে, কিন্তু তার সিলিং কর্মক্ষমতা অনেক ছোট বিবরণ উপর নির্ভর করে - ইন্টারফেস, শেষ ক্যাপ, joints, সিলিং এলাকা, উপাদান রূপান্তর, এবং সমাবেশ মান।

একটি ফুটো যা দেখতে খুব ছোট তবে পরে এটি গুণগত সমস্যায় পরিণত হতে পারে।

এই কারণেই হিলিয়াম ফুটো পরীক্ষা মূল্যবান যখন প্রচলিত বায়ু tightness পদ্ধতি প্রয়োজনীয় অ্যাপ্লিকেশন জন্য যথেষ্ট সংবেদনশীল হয় না।

হেজিনের ডুয়াল-কক্ষ ভ্যাকুয়াম হিলিয়াম ফুটো পরীক্ষা সিস্টেম এই প্রয়োজনের উপর নির্মিত হয়েছে। সরঞ্জাম একটি নিয়ন্ত্রিত পরীক্ষা পরিবেশ তৈরি করে, বড় ফুটো সনাক্তকরণের জন্য নাইট্রোজেন ব্যবহার করে,এবং তারপরে হিলিয়ামকে সংবেদনশীল মাইক্রো ফুটো সনাক্তকরণের জন্য একটি ট্রেসার গ্যাস হিসাবে প্রয়োগ করে.

ডাবল-ক্যামেরা কনফিগারেশন দুটি পণ্যকে এক মেশিনে প্রক্রিয়া করতে দেয় যখন চেম্বারগুলি লিঙ্কযুক্ত / অল্টারনেটিং পরীক্ষার প্রক্রিয়াগুলিতে কাজ করে।এটি নির্মাতাদের সনাক্তকরণ সংবেদনশীলতা এবং উত্পাদন দক্ষতার মধ্যে একটি ব্যবহারিক ভারসাম্য বজায় রাখতে সহায়তা করে.

সিস্টেমটি ভ্যাকুয়াম স্তর, চাপ, ফুটো হার, যোগ্যতার অবস্থা এবং পরীক্ষার ফলাফলের মতো মূল প্রক্রিয়া তথ্যও রেকর্ড করতে পারে।এটি পরীক্ষার স্টেশন এবং উত্পাদন প্রক্রিয়া মধ্যে একটি পরিষ্কার সংযোগ তৈরি করে.

ফলাফলটি কেবল ফুটো/ন-ফুটোর বিচার নয়, এটি প্রতিটি পরীক্ষিত বায়ু স্প্রিংয়ের সংজ্ঞায়িত বায়ু tightness প্রয়োজনীয়তা পূরণ করে কিনা তা বোঝার আরও নিয়ন্ত্রিত উপায়।

কেন ডাবল-চেম্বার হিলিয়াম ফুটো পরীক্ষা বেছে নেবেন?

প্রথাগত চাপ-ভিত্তিক ফুটো পরীক্ষা বড় ফুটো এবং রুটিন বায়ু tightness চেক জন্য দরকারী হতে পারে,কিন্তু খুব ছোট ফুটো পথ যখন চাপ পরিবর্তন অত্যন্ত সীমিত হয় সনাক্ত করা কঠিন হতে পারে.

হিলিয়াম একটি ট্রেসার গ্যাস হিসাবে বিশেষভাবে দরকারী কারণ হিলিয়াম-নির্দিষ্ট ফুটো সনাক্তকরণ খুব ছোট ফুটো সংকেত সনাক্ত করতে পারে যখন পরীক্ষার সিস্টেম, ক্যালিব্রেশন, পরীক্ষার চাপ, ভ্যাকুয়াম অবস্থা,এবং গ্রহণযোগ্যতা মানদণ্ড যথাযথভাবে নিয়ন্ত্রিত হয়.

অটোমোটিভ এয়ার স্প্রিং উৎপাদন জন্য, ভ্যাকুয়াম পরীক্ষা এবং হিলিয়াম সনাক্তকরণের সমন্বয় বেশ কয়েকটি ব্যবহারিক সুবিধা প্রদান করেঃ

• ক্ষুদ্র ফুটো পথের সংবেদনশীল সনাক্তকরণ

• সমাপ্ত উপাদানটির অ-ধ্বংসাত্মক পরীক্ষা

• উৎপাদন দক্ষতা বৃদ্ধির জন্য দ্বৈত-কক্ষ অপারেশন

• বড় ফাঁস এবং মাইক্রো ফাঁস সনাক্তকরণের পৃথক পর্যায়ে

• নিয়ন্ত্রিত এবং পুনরাবৃত্তিযোগ্য পরীক্ষার শর্ত

• দীর্ঘমেয়াদী গ্যাস খরচ কমানোর জন্য হিলিয়াম পুনরুদ্ধার

• পরীক্ষার ফলাফলের স্বয়ংক্রিয় রেকর্ডিং এবং মূল্যায়ন

• উৎপাদনমুখী চক্র নিয়ন্ত্রণ

• কাস্টমাইজড ফিক্সচার এবং ওয়ার্কপিসের অবস্থান সমর্থন

• গুণমান নিয়ন্ত্রণ এবং উত্পাদন প্রক্রিয়ায় সহজ সংহতকরণ

মূল বৈশিষ্ট্য

1. ডাবল চেম্বার টেস্টিং আর্কিটেকচার

সিস্টেমটি একটি পরীক্ষার সিস্টেমের মধ্যে সংযুক্ত দুটি ভ্যাকুয়াম চেম্বার ব্যবহার করে।একক চেম্বার কনফিগারেশনের চেয়ে পরীক্ষার কার্যক্রমকে আরও দক্ষতার সাথে সংগঠিত করার অনুমতি দেয়.

এই কাঠামোটি বিশেষ করে উৎপাদন পরিবেশে উপযোগী যেখানে প্রতিটি সংরক্ষিত সেকেন্ড গুরুত্বপূর্ণ।

2. বড় ফুটো সনাক্তকরণের জন্য নাইট্রোজেন

বড় ফুটো সনাক্তকরণ গ্যাস হিসাবে নাইট্রোজেন নির্দিষ্ট করা হয়।

বৃহত্তর ফুটো স্টেজটি আরও সংবেদনশীল হিলিয়াম সনাক্তকরণ প্রক্রিয়াটি পরিচালনা করার আগে সুস্পষ্ট ফুটো অবস্থার সনাক্তকরণে সহায়তা করে।

এই দুই ধাপের পদ্ধতিটি বড় ফুটোগুলিকে মাইক্রো ফুটো সনাক্তকরণ প্রক্রিয়াটিকে অপ্রয়োজনীয়ভাবে প্রভাবিত করতে সহায়তা করে।

3. হিলিয়াম মাইক্রো-লেক সনাক্তকরণ

হিলিয়ামকে মাইক্রো-লিকেজ ডিটেকশন গ্যাস হিসেবে ব্যবহার করা হয়।

সরবরাহিত পণ্যের স্পেসিফিকেশন পণ্য পৃষ্ঠায় ≤1 * 10−6 mbar·L/s এর ফুটো সনাক্তকরণের সংবেদনশীলতা চিহ্নিত করে।গ্রাহকের আবেদনের জন্য প্রকৃত গ্রহণযোগ্যতার থ্রেশহোল্ড সর্বদা পণ্যের স্পেসিফিকেশন অনুযায়ী নির্ধারণ করা উচিত, পরীক্ষার পদ্ধতি, ক্যালিব্রেটেড রেফারেন্স ফুটো এবং প্রয়োজনীয় মানের স্তর।

4হিলিয়াম পুনরুদ্ধার সিস্টেম

এই সরঞ্জামটি হিলিয়াম পুনরুদ্ধারের হার ≥ ৯৬% দিয়ে নির্দিষ্ট করা হয়েছে।

হিলিয়াম পুনরুদ্ধার অবিচ্ছিন্ন উত্পাদনের জন্য বিশেষভাবে মূল্যবান কারণ গ্যাস খরচ হিলিয়াম ভিত্তিক পরিদর্শন প্রক্রিয়ার অপারেটিং খরচ একটি গুরুত্বপূর্ণ অংশ হয়ে উঠতে পারে।

5. দ্রুত উৎপাদন চক্র

সরবরাহিত প্রযুক্তিগত স্পেসিফিকেশনটি ওয়ার্কপিস লোডিং এবং আনলোডিং সহ প্রতি টুকরো ≤60 সেকেন্ডের একটি উত্পাদন চক্র নির্দিষ্ট করে।

প্রকৃত ট্যাক্ট সময় ওয়ার্কপিসের অবস্থা, সিলিং বিন্যাস, ভ্যাকুয়াম প্রতিক্রিয়া, পরীক্ষার মানদণ্ড এবং উত্পাদন প্রক্রিয়া সেটিংসের উপর নির্ভর করতে পারে।

6. ইন্টেলিজেন্ট কন্ট্রোল এবং ডেটা ম্যানেজমেন্ট

কন্ট্রোল সিস্টেমটি গ্রাহকের এমইএস সিস্টেমের সাথে সংযোগ স্থাপন করতে পারে।

সরবরাহিত স্পেসিফিকেশনে একটি টাচ-স্ক্রিন ইন্টারফেস বর্ণনা করা হয়েছে যা কাজের অবস্থা এবং প্যারামিটারগুলি প্রদর্শন করতে সক্ষমঃ

• অনুমোদিত ফুটোর হার

• অপেক্ষা সময়

• ওয়ার্কপিসের চাপ

• ভ্যাকুয়াম চেম্বারের চাপ

• চার্জিং চাপ

• ফুটোর হার

• পাস/ফেল স্ট্যাটাস

সিস্টেমটি তথ্য পরিসংখ্যানও সম্পাদন করতে পারে এবং অস্বাভাবিক অবস্থা সনাক্ত হলে অ্যালার্ম ইঙ্গিত প্রদান করতে পারে।

7. ম্যানুয়াল সিলিং টুলিং

সরবরাহিত স্পেসিফিকেশনটি ম্যানুয়াল সিলিংকে সিলিং পদ্ধতি হিসাবে চিহ্নিত করে এবং সরঞ্জামগুলির দুটি সেট সরবরাহ করে।

বিভিন্ন এয়ার স্প্রিং কনফিগারেশনের জন্য, হেজিন গ্রাহকের প্রকৃত ওয়ার্কপিস কাঠামো এবং পরীক্ষার প্রয়োজনীয়তা অনুযায়ী উপযুক্ত টুলিং বিকাশ করতে পারে।

পরীক্ষার বস্তু

এই সরঞ্জামটি মূলত বায়ু স্প্রিং এবং সংশ্লিষ্ট সিলিং অ্যাপ্লিকেশনের জন্য।

সাধারণ পরীক্ষার বস্তুগুলির মধ্যে রয়েছেঃ

• অটোমোটিভ এয়ার স্প্রিংস

• এয়ার সাসপেনশন স্প্রিংস

• বায়ু সাসপেনশন বেল

• রবার বায়ু স্প্রিংস সমষ্টি

• কম্পোজিট এয়ার স্প্রিংস

• এয়ার স্প্রিংসের শেষ ক্যাপের সমন্বয়

• বায়ুসংক্রান্ত সিলিং উপাদান

• সিলড বায়ুসংক্রান্ত সমষ্টি

• নির্দিষ্ট ওয়ার্কপিসের আকার এবং ভলিউমের মধ্যে অন্যান্য সামঞ্জস্যপূর্ণ বায়ুরোধী উপাদান

এই সরঞ্জামের জন্য নির্দিষ্ট সর্বোচ্চ workpiece আকার হলØ203 মিমি * 600 মিমি, একটি workpiece অভ্যন্তরীণ ভলিউম সঙ্গে≤3 লিটার.

যন্ত্রপাতি কি সনাক্ত করতে পারে?

পরীক্ষার সিস্টেমটি নির্ধারিত ফুটো সম্পর্কিত মানের বৈশিষ্ট্যগুলি মূল্যায়নের জন্য কনফিগার করা যেতে পারে, যার মধ্যে রয়েছেঃ

বায়ু স্প্রিংস শরীরের ফুটো

বায়ু স্প্রিং এর প্রধান শরীরের সাথে সম্পর্কিত ফুটো সনাক্ত করে।

এন্ড-ক্যাপ সিলিং পারফরম্যান্স

শেষ ক্যাপ এলাকা এবং সংশ্লিষ্ট ইন্টারফেসগুলির আশেপাশের সিলিং শর্তগুলি মূল্যায়ন করতে সহায়তা করে।

জয়েন্ট এবং সংযোগ ফাঁস

উপযুক্ত টুলিং এবং পরীক্ষার পদ্ধতি ব্যবহার করা হলে সংযোগ এলাকার সাথে সম্পর্কিত ফুটো সনাক্ত করতে পারে।

সমাবেশ-সম্পর্কিত ফুটো

সমাবেশের সময় সিলিং সমস্যা সনাক্ত করতে সাহায্য করে।

মাইক্রো ফুটো

হিলিয়াম সনাক্তকরণ নির্ধারিত পরীক্ষার পরিসরের মধ্যে ক্ষুদ্র ফুটো পথের সংবেদনশীল সনাক্তকরণের জন্য।

সামগ্রিক বায়ুসংক্রান্ততা

গ্রাহকের নির্ধারিত গ্রহণযোগ্যতার মানদণ্ডের সাথে তুলনা করার জন্য একটি পরিমাপযোগ্য ফুটো হার ফলাফল সরবরাহ করে।

গুরুত্বপূর্ণঃ ডিভাইসটি কনফিগার করা পরীক্ষার পদ্ধতি এবং গ্রহণযোগ্যতার প্রান্তিকের উপর নির্ভর করে ফুটো সনাক্ত করে।এটিকে স্বয়ংক্রিয়ভাবে প্রতিটি সম্ভাব্য উপাদান বা কাঠামোগত ত্রুটি সনাক্তকরণ হিসাবে উপস্থাপন করা উচিত নয় যদি না সংশ্লিষ্ট পরিদর্শন পদ্ধতিটি বিশেষভাবে কনফিগার করা হয়.

সাধারণ অ্যাপ্লিকেশন

অটোমোটিভ এয়ার স্প্রিংস উত্পাদন

অটোমোটিভ এয়ার স্প্রিংস সমন্বয়ের উৎপাদন লাইন বায়ু tightness পরিদর্শন জন্য উপযুক্ত।

OEM এবং স্তরের সরবরাহকারীর গুণমান নিয়ন্ত্রণ

ইনকামিং পরিদর্শন, প্রক্রিয়া পরিদর্শন, লাইন শেষ পরীক্ষা, এবং আউটগোয়িং মান নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে যেখানে ওয়ার্কপিস এবং পরীক্ষার মানদণ্ড সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ।

গবেষণা ও উন্নয়ন এবং পণ্য যাচাইকরণ

পণ্য বিকাশের সময় দরকারী যখন নির্মাতারা বিভিন্ন কাঠামো, উপকরণ, সিলিং পদ্ধতি বা সমাবেশ প্রক্রিয়াগুলির মধ্যে সিলিং পারফরম্যান্স তুলনা করতে হবে।

উৎপাদন লাইন পরিদর্শন

≤60 সেকেন্ড/পিস নির্দিষ্ট উৎপাদন চক্র সিস্টেমকে উৎপাদনমুখী পরিদর্শন প্রক্রিয়ার জন্য উপযুক্ত করে তোলে।

গুণমানের ট্র্যাকযোগ্যতা

নিয়ন্ত্রণ ব্যবস্থা পরীক্ষার সাথে সম্পর্কিত তথ্য প্রদর্শন এবং রেকর্ড করতে পারে, যা উত্পাদন ডেটা বিশ্লেষণ এবং মানের ট্রেসেবিলিটি সমর্থন করে।

টেকনিক্যাল স্পেসিফিকেশন

নিম্নলিখিত টেবিলটি গ্রাহক দ্বারা সরবরাহিত প্রযুক্তিগত স্পেসিফিকেশন এবং সংশ্লিষ্ট HeJin পণ্য পৃষ্ঠার উপর ভিত্তি করে তৈরি করা হয়েছে। কোন যাচাইকৃত মেশিন ভোল্টেজ, গরম করার ক্ষমতা, গ্যাসের গঠন,চেম্বার উপাদান, অথবা অন্যান্য সংখ্যাসূচক স্পেসিফিকেশন যোগ করা হয়েছে।

গুরুত্বপূর্ণ টেকনিক্যাল নোট

উপরের মেশিনের পরামিতিগুলি সরঞ্জামগুলির কনফিগারেশন বর্ণনা করে। আন্তর্জাতিক ফুটো পরীক্ষার মান এক সার্বজনীন চাপ, ভ্যাকুয়াম স্তর, চক্র সময়,বা প্রতিটি বায়ু স্প্রিং জন্য গ্রহণ সীমা.

একটি নির্দিষ্ট প্রকল্পের জন্য, চূড়ান্ত পরীক্ষার রেসিপি গ্রাহকের বায়ু স্প্রিং নকশা, অনুমোদিত ফুটো হার, অভ্যন্তরীণ ভলিউম, ট্রেসার-গ্যাস অবস্থা,ক্যালিব্রেটেড রেফারেন্স ফুটো, পরীক্ষার সময় এবং গুণমানের প্রয়োজনীয়তা।

এই পদ্ধতির মাধ্যমে মেশিনের স্পেসিফিকেশনকে এমনভাবে উপস্থাপন করা এড়ানো হয় যেন এটি একটি সার্বজনীন পণ্য মান।

আন্তর্জাতিক রেফারেন্স স্ট্যান্ডার্ড

আইএসও ২০৪৮৫ঃ২০১৭ ০ অ-ধ্বংসাত্মক পরীক্ষা ০ ফুটো পরীক্ষা ০ ট্রেসার গ্যাস পদ্ধতি

আইএসও ২০৪৮৫ঃ২০১৭ হল ট্রেসার গ্যাসের ফুটো পরীক্ষার জন্য সবচেয়ে সরাসরি প্রাসঙ্গিক সাধারণ আন্তর্জাতিক রেফারেন্স।আইএসও এটিকে একটি ট্রেসার গ্যাস এবং একটি ট্রেসার গ্যাস-নির্দিষ্ট ফুটো সনাক্তকারী ব্যবহার করে ফুটো সনাক্তকরণের জন্য একটি স্ট্যান্ডার্ড আবরণ কৌশল হিসাবে বর্ণনা করে.

ধারা ৪ ¢ সনাক্তকরণের নীতি

ট্র্যাকার গ্যাসের শারীরিক বৈশিষ্ট্যগুলির উপর ভিত্তি করে সনাক্তকরণ সিস্টেম সহ ট্র্যাকার গ্যাসের ফুটো সনাক্তকরণের পিছনে প্রাথমিক নীতিগুলি সংজ্ঞায়িত করে।

হিলিয়াম পরীক্ষার জন্য, ভর স্পেকট্রোমিটার ভিত্তিক সনাক্তকরণ প্রযোজ্য সনাক্তকরণ নীতিগুলির মধ্যে একটি।

ধারা ৫ ️ ট্র্যাকার গ্যাসের প্রবাহ তৈরি এবং সনাক্তকরণ

এই বিভাগে কিভাবে চাপের পার্থক্য তৈরি করা হয় তা বর্ণনা করা হয়েছে যাতে ট্রেসার গ্যাস একটি ফুটো পথ দিয়ে যেতে পারে এবং সনাক্ত করা যায়।

এটি নিম্নলিখিতগুলির মধ্যে পার্থক্য করেঃ

• 5.1 ️ বস্তুর মধ্যে ট্র্যাকার গ্যাস প্রবাহিত হচ্ছে

• 5.২ ️ বস্তু থেকে বেরিয়ে আসা ট্র্যাকার গ্যাস

এটি হিলিয়াম প্রবাহের দিকনির্দেশনা এবং পরীক্ষার বস্তু, ভ্যাকুয়াম চেম্বার এবং ফুটো সনাক্তকারীর মধ্যে সম্পর্ক নির্ধারণের জন্য সরাসরি প্রাসঙ্গিক।

ধারা ৬ √ যন্ত্রপাতি

ক্লোজার ৬-এ এমন সরঞ্জাম উল্লেখ করা হয়েছে যা ট্রেসার গ্যাসের ফুটো পরীক্ষায় ব্যবহার করা যেতে পারে, যার মধ্যে রয়েছেঃ

• ফুটো ডিটেক্টর

• ক্যালিব্রেটেড রেফারেন্স ফুটো

• চাপ এবং তাপমাত্রা পরিমাপ যন্ত্র

• ট্র্যাকার গ্যাস বা সার্টিফাইড গ্যাস মিশ্রণ

• সহায়ক ভ্যাকুয়াম সিস্টেম

• ভ্যাকুয়াম বা চাপযুক্ত চেম্বার

• ট্র্যাকার গ্যাস পুনরুদ্ধার/পরিশোধক সরঞ্জাম

• তথ্য রেকর্ডিং সরঞ্জাম

এটি একটি ইন্টিগ্রেটেড ভ্যাকুয়াম হিলিয়াম ফুটো পরীক্ষার সিস্টেম ডিজাইনের জন্য একটি দরকারী প্রযুক্তিগত কাঠামো সরবরাহ করে।

অনুচ্ছেদ ৭ ০ বস্তুর প্রস্তুতি

পরীক্ষার বস্তুটি যথাযথভাবে পরিষ্কার, ডিগ্রিসড এবং শুকানো উচিত, যখন অব্যবহৃত খোলাগুলি যথাযথভাবে সিল করা উচিত।

বায়ু স্প্রিং টেস্টিংয়ের জন্য এটি গুরুত্বপূর্ণ কারণ দূষণ, আর্দ্রতা, খারাপ সিলিং এবং অনুপযুক্ত পরীক্ষার প্রস্তুতি পরীক্ষার পুনরাবৃত্তিযোগ্যতাকে প্রভাবিত করতে পারে।

ধারা ৮.২ ০ প্রাথমিক সিস্টেম সেটআপ

ফাঁস সনাক্তকরণ ব্যবস্থাটি একটি ক্যালিব্রেটেড ফাঁস ব্যবহার করে নিয়ন্ত্রিত হয় এবং পরীক্ষার সিস্টেমের ব্যাকগ্রাউন্ড সংকেত, সংবেদনশীলতা এবং প্রতিক্রিয়া বৈশিষ্ট্যগুলি বিবেচনা করা হয়।

এটি বিশেষ করে গুরুত্বপূর্ণ যখন লক্ষ্যমাত্রা ফুটো হার খুব ছোট।

ক্লোজার ৮.৩ ভ্যাকুয়াম টেকনিক, মোট পরীক্ষা

8.3 অনুচ্ছেদে সম্পূর্ণ ভ্যাকুয়াম কৌশল বর্ণনা করা হয়েছে, যেখানে বস্তুটি একটি চেম্বার/কক্ষের মধ্যে স্থাপন করা হয় এবং ট্রেসার গ্যাস প্রবেশ করার আগে সিস্টেমটি খালি করা হয়।

এটি বিশেষ করে ভ্যাকুয়াম চেম্বার ভিত্তিক হিলিয়াম ফুটো পরীক্ষার ক্ষেত্রে প্রাসঙ্গিক।

ধারা ১০ √ পরীক্ষার রিপোর্ট

এই মানদণ্ডে এমন তথ্য উল্লেখ করা হয়েছে যা পরীক্ষার প্রতিবেদনে অন্তর্ভুক্ত করা উচিত, যেমনঃ

• পরীক্ষার তারিখ এবং স্থান

• পরীক্ষার কৌশল

• ব্যবহৃত সরঞ্জাম

• ট্র্যাকার গ্যাসের তথ্য

• ক্যালিব্রেশন তথ্য

• রেফারেন্স শর্তাবলী

• পরীক্ষার শর্ত

• পরিমাপের ফলাফল

• প্রাসঙ্গিক গণনা

• অপারেটর তথ্য

এটি উত্পাদন ট্র্যাকযোগ্যতা এবং গুণমানের ডকুমেন্টেশনের জন্য অত্যন্ত প্রাসঙ্গিক।

আইএসও ২০৪৮৬ঃ২০১৭ ০ গ্যাসের জন্য রেফারেন্স লিকের ক্যালিব্রেশন

আইএসও ২০৪৮৬ ক্যালিব্রেটেড ফুটো মানদণ্ডের জন্য একটি গুরুত্বপূর্ণ পরিপূরক রেফারেন্স।

উচ্চ সংবেদনশীলতা হিলিয়াম ফুটো পরীক্ষার জন্য, রেফারেন্স ফুটোর ক্যালিব্রেশন শর্তটি অপরিহার্য কারণ পরিমাপের ফলাফলটি কেবল ডিটেক্টরেই নয়, ক্যালিব্রেশনের উপরও নির্ভর করে,পরীক্ষার শর্ত এবং রেফারেন্স ফুটো এবং প্রকৃত পরীক্ষার কনফিগারেশনের মধ্যে সম্পর্ক.

আইএসও গ্যাসের জন্য রেফারেন্স ফুটোকে ক্যালিব্রেশন করার জন্য আইএসও ২০৪৮৬ঃ২০১৭ আন্তর্জাতিক মান হিসাবে তালিকাভুক্ত করেছে।

এএসটিএম ই৪৯৮ ০ ট্রেসার প্রোব ফাঁস পরীক্ষা

এএসটিএম ই৪৯৮ ফাঁস পরীক্ষা এবং ফাঁসের উৎস সনাক্তকরণের জন্য একটি ভর স্পেকট্রোমিটার ফাঁস সনাক্তকারী বা ট্র্যাকার-জোন্ড মোডে অবশিষ্ট গ্যাস বিশ্লেষক ব্যবহার করে।

এটি এমন পদ্ধতি বর্ণনা করে যেখানে একটি পরীক্ষার বস্তুকে খালি করা যায় এবং হিলিয়াম বা অন্য উপযুক্ত ট্রেসার গ্যাসটি বিপরীত দিকে প্রয়োগ করা হয়।

এটি সম্পূরক স্থানীয় ফুটো অবস্থান পদ্ধতি বিকাশের সময় একটি রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে।

এএসটিএম E499/E499M ডিটেক্টর প্রোব মোডে ভর স্পেকট্রোমিটার ফুটো ডিটেক্টর

এএসটিএম ই৪৯৯/ই৪৯৯এম-এ ডিটেক্টর-প্রোব মোডে একটি ভর স্পেকট্রোমিটার ফুটো ডিটেক্টর ব্যবহার করে গ্যাস ফুটো সনাক্ত এবং সনাক্ত করার পদ্ধতি উল্লেখ করা হয়েছে।

এই স্ট্যান্ডার্ডটিতে সরাসরি প্রোবিং এবং জমে থাকা পদ্ধতি অন্তর্ভুক্ত রয়েছে এবং হিলিয়ামকে সাধারণভাবে ব্যবহৃত ট্রেসার গ্যাস হিসাবে স্বীকৃতি দেয়।

স্ট্যান্ডার্ড অ্যাপ্লিকেশন নোট

উপরের মানগুলিকেফুটো পরীক্ষার পদ্ধতি এবং পরিমাপ পদ্ধতির জন্য রেফারেন্স স্ট্যান্ডার্ড, পরিবর্তে একটি বিবৃতি হিসাবে যে এই সরঞ্জাম প্রতিটি কনফিগারেশন স্বয়ংক্রিয়ভাবে তালিকাভুক্ত প্রতিটি মান অনুযায়ী প্রত্যয়িত হয়।

গ্রাহকের চূড়ান্ত গ্রহণযোগ্যতার মানদণ্ডটি সরঞ্জামগুলি চালু করার আগে সম্মত হওয়া উচিত এবং প্রকৃত বায়ু স্প্রিং স্পেসিফিকেশন এবং প্রযোজ্য শিল্পের প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত।

হেজিনের প্রযুক্তিগত সুবিধা

যখন নির্মাতারা হিলিয়াম ফুটো পরীক্ষা সিস্টেম তুলনা করে, মেশিনের দাম সিদ্ধান্তের শুধুমাত্র একটি অংশ।

সবচেয়ে গুরুত্বপূর্ণ প্রশ্ন হল:

সরঞ্জামটি স্থিতিশীল পরীক্ষার ফলাফল অর্জন করতে পারে?
এটা কি উৎপাদনের সাথে তাল মিলিয়ে চলতে পারবে?
বিভিন্ন ওয়ার্কপিস কনফিগারেশন হ্যান্ডেল করা যেতে পারে?
হিলিয়াম খরচ নিয়ন্ত্রণ করা যায় কি?
পরীক্ষার ফলাফলগুলো কি ট্র্যাক করা যায়?
এবং ইনস্টলেশনের পর সরঞ্জামগুলি কে বজায় রাখবে?

এইখানেই হেজিন তার ইঞ্জিনিয়ারিং প্রচেষ্টাকে কেন্দ্রীভূত করে।

সরাসরি প্রস্তুতকারকের সরবরাহ

হেজিন কেবল একটি ট্রেডিং চ্যানেল নয়। কোম্পানিটি গবেষণা ও উন্নয়ন, প্রকৌশল নকশা, উত্পাদন এবং প্রযুক্তিগত পরিষেবা একীভূত করে, কাস্টমাইজড ফুটো-পরীক্ষার সমাধানগুলির জন্য একটি সরাসরি উৎস সরবরাহ করে।হেজিনের কোম্পানির প্রোফাইলে বলা হয়েছে যে এটি ২০১২ সালে প্রতিষ্ঠিত হয়েছিল এবং গবেষণা ও উন্নয়নকে কেন্দ্র করে।, শিল্প পরীক্ষার সরঞ্জাম উৎপাদন ও বিক্রয়।

সরবরাহের আগে ইঞ্জিনিয়ারিং

সমাধানটি নিম্নলিখিত বিষয়গুলির উপর ভিত্তি করে তৈরি করা যেতে পারেঃ

• ওয়ার্কপিসের মাত্রা

• ওয়ার্কপিস ভলিউম

• ফুটো গ্রহণযোগ্যতার মানদণ্ড

• পরীক্ষার চক্র

• চেম্বার কনফিগারেশন

• সিলিং পদ্ধতি

• টুলিং ডিজাইন

• হিলিয়াম খরচ

• উত্পাদন লাইন প্রয়োজনীয়তা

• তথ্য পরিচালনার প্রয়োজনীয়তা

কাস্টমাইজড টুলিং

বিভিন্ন বায়ু স্প্রিং কাঠামোর জন্য বিভিন্ন সিলিং এবং অবস্থান পদ্ধতির প্রয়োজন হতে পারে।সুতরাং প্রতিটি পণ্যকে একটি নির্দিষ্ট কনফিগারেশনে জোর করার পরিবর্তে গ্রাহকের প্রকৃত পণ্যের চারপাশে টুলিং তৈরি করা যেতে পারে.

হিলিয়াম পুনরুদ্ধার

নির্দিষ্ট হিলিয়াম পুনরুদ্ধারের হার ≥৯৬%। এই সিস্টেমটি অবিচ্ছিন্ন অপারেশনের সময় হিলিয়াম খরচ কমাতে ডিজাইন করা হয়েছে।

উৎপাদনমুখী নকশা

দ্বৈত-কক্ষ কনফিগারেশন, দুটি পণ্য ক্ষমতা এবং ≤60 সেকেন্ড / টুকরা নির্দিষ্ট চক্র শুধুমাত্র পরীক্ষাগার পরীক্ষার পরিবর্তে উত্পাদন পরিবেশে লক্ষ্য করা হয়।

বিক্রয়োত্তর সহায়তা

হেজিনের সার্ভিস মডেলটি ইঞ্জিনিয়ারিং যোগাযোগ, সরঞ্জাম উৎপাদন, কমিশনিং, প্রযুক্তিগত সহায়তা এবং বিক্রয়োত্তর সহায়তা জুড়ে।প্রকল্পের জীবনচক্র জুড়ে গ্রাহকদের একটি একক প্রযুক্তিগত যোগাযোগের ব্যবস্থা করা.

হেজিন বনাম প্রচলিত একক চেম্বার ফুটো পরীক্ষার সিস্টেম

কেন হেজিন একটি বাস্তবিক পছন্দ

হিলিয়াম সনাক্ত করতে পারে বলেই ফুটো পরীক্ষা সিস্টেম কেনা হয় না।

এটি ক্রয় করা হয় কারণ প্রস্তুতকারকের প্রতিটি পরীক্ষিত অংশের প্রতি আস্থা প্রয়োজন।

হেজিন একত্রিত করেছেন:

গবেষণা ও উন্নয়ন + প্রকৌশল নকশা + উত্পাদন + কাস্টমাইজড টুলিং + পরীক্ষার প্রযুক্তি + উত্পাদন সংহতকরণ + বিক্রয়োত্তর সহায়তা

এই সংমিশ্রণটি একটি সাধারণ মেশিনের স্পেসিফিকেশনের পরিবর্তে প্রকৃত উত্পাদন সমস্যার চারপাশে সরঞ্জামগুলি বিকাশ করতে দেয়।

নির্মাতাদের জন্য একটিডাবল চেম্বার হিলিয়াম লিক টেস্টিং মেশিন, অটোমোটিভ এয়ার স্প্রিং লিক টেস্টার, ভ্যাকুয়াম লিক টেস্টিং সরঞ্জাম বা উৎপাদন লাইনের বায়ু tightness টেস্টিং সমাধান, HeJin প্রকৃত workpiece এবং পরীক্ষার প্রয়োজনীয়তা উপর কনফিগারেশন বিকাশ করতে পারেন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1এই হিলিয়াম ফুটো পরীক্ষার সরঞ্জাম কোন পণ্য পরীক্ষা করতে পারে?

এটি মূলত অটোমোটিভ বায়ু স্প্রিংস এবং সামঞ্জস্যপূর্ণ বায়ুসংক্রান্ত সিলিং সমন্বয়গুলির জন্য ডিজাইন করা হয়েছে। সর্বাধিক নির্দিষ্ট ওয়ার্কপিসের আকার Ø203 মিমি * 600 মিমি, সর্বোচ্চ অভ্যন্তরীণ ভলিউম ≤3 লিটার।

2নাইট্রোজেন এবং হিলিয়াম উভয়ই কেন ব্যবহার করা হয়?

বড় ফুটো সনাক্তকরণের জন্য নাইট্রোজেন নির্দিষ্ট করা হয়, যখন মাইক্রো ফুটো সনাক্তকরণের জন্য হিলিয়াম ব্যবহার করা হয়। বড় ফুটো এবং মাইক্রো ফুটো পর্যায়গুলি পৃথক করা আরও নিয়ন্ত্রিত পরীক্ষার প্রক্রিয়া প্রতিষ্ঠায় সহায়তা করে।

3ফুটো সনাক্তকরণের সংবেদনশীলতা কত?

HeJin প্রোডাক্ট পেজে ≤1*10−6 mbar·L/s এর ফুটো সনাক্তকরণের সংবেদনশীলতা নির্দিষ্ট করা হয়েছে।গ্রাহকের প্রকৃত পরীক্ষার স্পেসিফিকেশন এবং ক্যালিব্রেটেড পরীক্ষার সেটআপ অনুযায়ী চূড়ান্ত গ্রহণযোগ্যতা থ্রেশহোল্ড নিশ্চিত করা উচিত.

4একসাথে কতটি পণ্য পরীক্ষা করা যাবে?

সরঞ্জাম দুটি ভ্যাকুয়াম চেম্বার ব্যবহার করে এবং মেশিন প্রতি দুটি পরিদর্শনযোগ্য পণ্য জন্য নির্দিষ্ট করা হয়।

5উৎপাদন চক্র কি?

সরবরাহিত প্রযুক্তিগত স্পেসিফিকেশনটি ওয়ার্কপিস লোডিং এবং আনলোডিং সহ ≤60 সেকেন্ড প্রতি টুকরা একটি উত্পাদন চক্র উল্লেখ করে।

6মেশিনটি কি বিভিন্ন এয়ার স্প্রিং মডেল পরীক্ষা করতে পারে?

হ্যাঁ. টুলিং গ্রাহকের workpiece গঠন এবং সীল প্রয়োজনীয়তা অনুযায়ী উন্নত করা যেতে পারে. একাধিক পণ্য মডেলের জন্য,দ্রুত পরিবর্তন বা ডেডিকেটেড টুলিং সমাধান প্রকল্প নকশা সময় আলোচনা করা যেতে পারে.

7সরঞ্জাম হিলিয়াম পুনরুদ্ধার করে?

হ্যাঁ, সরবরাহিত স্পেসিফিকেশনে বলা হয়েছে যে, হিলিয়াম পুনরুদ্ধারের হার ≥৯৬%।

8হিলিয়াম ফুটো পরীক্ষা কি ধ্বংসাত্মক?

ফুটো সনাক্তকরণ পদ্ধতি নিজেই একটি অ-ধ্বংসাত্মক পরিদর্শন পদ্ধতি। তবুও পরীক্ষার শর্তগুলি নির্দিষ্ট বায়ু স্প্রিংয়ের চাপ এবং ভ্যাকুয়ামের সীমা অনুসারে নির্বাচন করা উচিত।

9সিস্টেম কি এমইএসের সাথে সংযোগ স্থাপন করতে পারে?

হ্যাঁ, সরবরাহিত নিয়ন্ত্রণ স্পেসিফিকেশন একটি MES সিস্টেমের সাথে সংযোগ এবং ডেটা সম্পর্কিত ফাংশন বর্ণনা করে।

10কন্ট্রোল সিস্টেম কোন তথ্য প্রদর্শন করতে পারে?

নির্দিষ্ট ফাংশনগুলির মধ্যে রয়েছে কাজের অবস্থা, অনুমোদিত ফুটো হার, ধরে রাখার সময়, ওয়ার্কপিসের চাপ, ভ্যাকুয়াম চেম্বারের চাপ, চার্জিং চাপ, ফুটো হার, পাস / ব্যর্থ অবস্থা এবং পরিসংখ্যানগত তথ্য।

সঠিক কনফিগারেশন কিভাবে চাইবেন

একটি হিলিয়াম ফুটো পরীক্ষার মেশিন নির্বাচন করার আগে, সবচেয়ে গুরুত্বপূর্ণ সংখ্যা সর্বদা ডিটেক্টর সংবেদনশীলতা নয়।

সঠিক সিস্টেম নির্ভর করে নিম্নলিখিতগুলির মধ্যে সম্পর্কের উপরঃ

ওয়ার্কপিসের ভলিউম + অনুমোদিত ফুটোর হার + পরীক্ষার চাপ + ভ্যাকুয়ামের অবস্থা + হিলিয়াম ঘনত্ব + চক্র সময় + টুলিং + উত্পাদন পরিমাণ

যদি এই পরামিতিগুলি পরিষ্কার হয়, তাহলে হেজিনের ইঞ্জিনিয়ারিং টিম আরো সঠিক পরীক্ষার সমাধান এবং উদ্ধৃতি তৈরি করতে পারে।

কাস্টমাইজড এয়ার স্প্রিং ফুটো পরীক্ষা প্রয়োজনীয়তা জন্য, আপনার workpiece অঙ্কন এবং লক্ষ্য ফুটো হার সঙ্গে HeJin সাথে যোগাযোগ করুন।

হেজিন সম্পর্কে

হেজিন একটি চীনা ভিত্তিক প্রস্তুতকারক যা শিল্প পরীক্ষার সরঞ্জাম এবং অটোমেশন সম্পর্কিত পরিদর্শন সমাধানগুলিতে বিশেষজ্ঞ।

২০১২ সালে প্রতিষ্ঠিত, সংস্থাটি গবেষণা ও উন্নয়ন, উত্পাদন, বিক্রয় এবং প্রযুক্তিগত পরিষেবাকে একীভূত করে। এর পণ্যের পোর্টফোলিওতে অটোমোটিভ অংশ পরীক্ষার সরঞ্জাম, ফুটো পরীক্ষার সরঞ্জাম,পরিবেশগত পরীক্ষার সরঞ্জাম, আইপি পরীক্ষার সরঞ্জাম, যান্ত্রিক শক্তি পরীক্ষা সরঞ্জাম, স্বয়ংক্রিয় brazing সরঞ্জাম এবং অন্যান্য শিল্প পরীক্ষার সমাধান।

গ্রাহকদের জন্য যারা স্ট্যান্ডার্ড ক্যাটালগ মেশিনের চেয়ে বেশি প্রয়োজন, হেজিনের ইঞ্জিনিয়ারিং ক্ষমতা নির্দিষ্ট ওয়ার্কপিসের চারপাশে টেস্টিং সিস্টেম তৈরি করার অনুমতি দেয়,উত্পাদন প্রক্রিয়া এবং মানের প্রয়োজনীয়তা.

প্রাথমিক প্রযুক্তিগত আলোচনা থেকে শুরু করে সরঞ্জাম সরবরাহ এবং বিক্রয়োত্তর সহায়তা পর্যন্ত, লক্ষ্যটি সহজঃ পরীক্ষার প্রক্রিয়াটি নিয়ন্ত্রণ করা সহজ এবং বিশ্বাসযোগ্য করা সহজ করুন।
