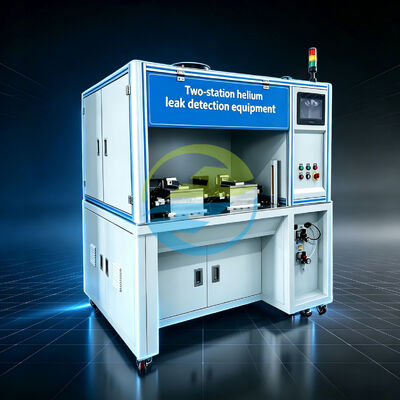

দুটি পরীক্ষার স্টেশনের সাথে স্বয়ংক্রিয় গ্যাস টাইটনেস পরিদর্শনের জন্য উচ্চ নির্ভুলতা রিলে হিলিয়াম ফুটো পরীক্ষার সরঞ্জাম

স্বয়ংক্রিয় গ্যাস টাইটনেস পরিদর্শনের জন্য উচ্চ-নির্ভুলতা রিলে হিলিয়াম লিক টেস্টিং সরঞ্জাম দুটি পরীক্ষা স্টেশন সহ

পণ্য পরিচিতি

একটি রিলে বাইরে থেকে নিখুঁতভাবে একত্রিত দেখা যেতে পারে, তবুও এর সিলিং কর্মক্ষমতা এমন ত্রুটির উপর নির্ভর করতে পারে যা চাক্ষুষ পরিদর্শনের সময় দেখা অসম্ভব।

অটোমোটিভ রিলে, সিল করা বৈদ্যুতিক উপাদান এবং অন্যান্য নির্ভুল অ্যাসেম্বলির নির্মাতাদের জন্য, লিক টেস্টিং তাই কেবল একটি মান-নিয়ন্ত্রণ ধাপের চেয়ে বেশি। এটি একটি ব্যবহারিক উপায় যা যাচাই করার জন্য যে সমাপ্ত উপাদানটি পরবর্তী উৎপাদন পর্যায়ে যাওয়ার আগে প্রয়োজনীয় গ্যাস টাইটনেস স্তর অর্জন করেছে কিনা।

দুই-স্টেশন রিলে হিলিয়াম লিক টেস্টিং সরঞ্জামটি বিশেষভাবে এই প্রয়োজনীয়তার উপর ভিত্তি করে তৈরি করা হয়েছে।

সিস্টেমটি হিলিয়ামকে একটি ট্রেসার গ্যাস হিসাবে ব্যবহার করে। যেহেতু হিলিয়াম অত্যন্ত ছোট লিকেজ পথ দিয়ে যেতে পারে, তাই এটি একটি হিলিয়াম লিক ডিটেক্টর দ্বারা সনাক্ত করা যেতে পারে যখন একটি সিল করা ওয়ার্কপিসের একটি লিকেজ পথ থাকে। এটি হিলিয়াম লিক টেস্টিংকে বিশেষভাবে এমন উপাদানগুলির জন্য উপযুক্ত করে তোলে যেখানে প্রচলিত চাপ-হ্রাস বা এয়ার-টাইটনেস টেস্টিং একা পর্যাপ্ত সংবেদনশীলতা প্রদান করতে পারে না।

দুই-স্টেশন কনফিগারেশন উৎপাদন দলগুলিকে আরও বেশি নমনীয়তাও দেয়। যখন একটি স্টেশন তার প্রোগ্রাম করা পরীক্ষা চক্র চালাচ্ছে, তখন অন্য স্টেশনটি পরবর্তী ওয়ার্কপিসের জন্য প্রস্তুত করা যেতে পারে। এটি অপারেশনগুলির মধ্যে অপ্রয়োজনীয় অপেক্ষা কমাতে সাহায্য করে এবং সরঞ্জামটিকে একটি অবিচ্ছিন্ন উৎপাদন কর্মপ্রবাহে একীভূত করা সহজ করে তোলে।

এটি প্রাথমিকভাবে রিলে পরীক্ষার জন্য ডিজাইন করা হয়েছে, যখন এর ফিক্সচার এবং প্রক্রিয়া কনফিগারেশন গ্রাহকের ওয়ার্কপিসের প্রকৃত কাঠামো, মাত্রা এবং পরীক্ষার প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে।

বৈশিষ্ট্য

দুটি স্বাধীন পরীক্ষা স্টেশন

দুই-স্টেশন কাঠামো সরঞ্জামটিকে দুটি স্বাধীন কাজের অবস্থানের মাধ্যমে পরীক্ষা কার্যক্রম পরিচালনা করার অনুমতি দেয়। এই কনফিগারেশনটি উৎপাদন পরিবেশের জন্য উপযুক্ত যেখানে নির্মাতাদের পরীক্ষার নির্ভুলতা এবং ব্যবহারিক থ্রুপুটকে ভারসাম্যপূর্ণ করতে হবে।

হিলিয়াম ট্রেসার গ্যাস সনাক্তকরণ

হিলিয়াম সনাক্তকরণ গ্যাস হিসাবে ব্যবহৃত হয়। এর ভৌত বৈশিষ্ট্যগুলি সিল করা উপাদানগুলিতে খুব ছোট লিকেজ পথ সনাক্ত করার জন্য উপযুক্ত করে তোলে।

স্বয়ংক্রিয় লিক সনাক্তকরণ

সরঞ্জামটি একটি স্বয়ংক্রিয় হিলিয়াম লিক সনাক্তকরণ প্রক্রিয়ার উপর ভিত্তি করে তৈরি করা হয়েছে, যা প্রকৃত সনাক্তকরণ পর্যায়ে ম্যানুয়াল বিচারের উপর নির্ভরতা হ্রাস করে।

রিলে-কেন্দ্রিক ফিক্সচার ডিজাইন

সরঞ্জামটি প্রাথমিকভাবে রিলে পরীক্ষার জন্য তৈরি। HeJin রিলে মাত্রা, সংযোগ কাঠামো এবং উৎপাদন প্রয়োজনীয়তা অনুসারে ডেডিকেটেড ফিক্সচার তৈরি করতে পারে।

নমনীয় ওয়ার্কপিস ক্ষমতা

প্রকাশিত কনফিগারেশন পরিদর্শনের জন্য 1-4 ওয়ার্কপিস সমর্থন করে, বিভিন্ন লোডিং ব্যবস্থার জন্য নমনীয়তা প্রদান করে।

উৎপাদন-ভিত্তিক প্রকৌশল

কেবলমাত্র একটি স্বতন্ত্র ডিটেক্টর সরবরাহ করার পরিবর্তে, HeJin গ্রাহকের সম্পূর্ণ পরীক্ষার প্রক্রিয়া, ফিক্সচার ডিজাইন, পরীক্ষার ক্রম এবং উৎপাদন-লাইন ইন্টিগ্রেশন সহ সরঞ্জাম তৈরি করে।

প্রধান কার্যাবলী

• স্বয়ংক্রিয় হিলিয়াম লিক সনাক্তকরণ
• রিলে গ্যাস-টাইটনেস পরিদর্শন
• হিলিয়াম ট্রেসার-গ্যাস টেস্টিং
• দুই-স্টেশন টেস্টিং অপারেশন
• ওয়ার্কপিস ফিক্সচার পজিশনিং
• পরীক্ষা চাপ নিয়ন্ত্রণ
• লিক-ফলাফল মূল্যায়ন
• ইত্যাদি...

এই সরঞ্জাম কি পরীক্ষা করতে পারে?

সিল করা রিলে পরীক্ষার প্রাথমিক প্রয়োগ।

সাধারণত প্রযোজ্য ওয়ার্কপিসগুলির মধ্যে অন্তর্ভুক্ত থাকতে পারে:

• অটোমোটিভ রিলে
• সিল করা রিলে
• শিল্প রিলে
• হার্মেটিকভাবে সিল করা বৈদ্যুতিক উপাদান
• সিল করা ইলেকট্রনিক উপাদান

যখন তাদের মাত্রা, সংযোগ পদ্ধতি এবং লিক-পরীক্ষার প্রয়োজনীয়তা সরঞ্জামটির সাথে সামঞ্জস্যপূর্ণ হয় তখন অন্যান্য সিল করা উপাদানগুলির জন্যও সিস্টেমটি বিবেচনা করা যেতে পারে।

একটি নতুন অ্যাপ্লিকেশনের জন্য, গ্রাহকদের ওয়ার্কপিস অঙ্কন, সিলিং কাঠামো, পরীক্ষার চাপ, প্রয়োজনীয় অনুমোদিত লিক হার এবং প্রত্যাশিত উৎপাদন ক্ষমতা সরবরাহ করতে হবে। HeJin তখন পরীক্ষার পদ্ধতি এবং ফিক্সচার কনফিগারেশন মূল্যায়ন করতে পারে।

সরঞ্জাম কি সনাক্ত করে?

এটি গ্যাস-টাইটনেস এবং লিকেজ কর্মক্ষমতার উপর দৃষ্টি নিবদ্ধ করে, যার মধ্যে রয়েছে:

বাহ্যিক লিকেজ

সিল করা ওয়ার্কপিস থেকে চারপাশের পরিবেশে লিকেজ সনাক্তকরণ।

অভ্যন্তরীণ সিলিং ত্রুটি

সিলিং ইন্টারফেস, জয়েন্ট বা কাঠামোগত ত্রুটির কারণে লিকেজ পথ সনাক্তকরণ।

মাইক্রো-লিকেজ পথ

হিলিয়াম-ভিত্তিক সনাক্তকরণ খুব ছোট লিকেজ পথ সনাক্ত করতে পারে যা চাক্ষুষ পরিদর্শনের মাধ্যমে সনাক্ত করা কঠিন হতে পারে।

সিলিং সামঞ্জস্য

পুনরাবৃত্তিমূলক পরীক্ষা প্রক্রিয়া নির্মাতাদের উৎপাদন ব্যাচ জুড়ে সিলিং কর্মক্ষমতার সামঞ্জস্য নিরীক্ষণ করতে সহায়তা করে।

আন্তর্জাতিক রেফারেন্স স্ট্যান্ডার্ড

ISO 20485:2017 — নন-ডেস্ট্রাকটিভ টেস্টিং — লিক টেস্টিং — ট্রেসার গ্যাস পদ্ধতি

ISO 20485:2017 ট্রেসার-গ্যাস লিক টেস্টিংয়ের জন্য সবচেয়ে সরাসরি প্রাসঙ্গিক আন্তর্জাতিক রেফারেন্স। ISO বলে যে স্ট্যান্ডার্ডটি একটি ট্রেসার গ্যাস এবং একটি ট্রেসার-গ্যাস-নির্দিষ্ট লিক ডিটেক্টর ব্যবহার করে লিক সনাক্তকরণের কৌশলগুলি বর্ণনা করে।

ISO 20485:2017 — গ্যাসের জন্য রেফারেন্স লিকেজের ক্যালিব্রেশন

ISO 20485:2017 ISO 19.100 নন-ডেস্ট্রাকটিভ টেস্টিং স্ট্যান্ডার্ডের অংশ যা লিক টেস্টিং এবং গ্যাসের জন্য রেফারেন্স লিকেজের ক্যালিব্রেশন কভার করে। এটি লিক-পরীক্ষার সিস্টেমগুলির জন্য ট্রেসেবল রেফারেন্স লিকেজ শর্তাবলী প্রতিষ্ঠার সময় প্রাসঙ্গিক।

ISO 9001 কোয়ালিটি ম্যানেজমেন্ট রেফারেন্স

ISO 9001 কোয়ালিটি ম্যানেজমেন্ট সিস্টেমের জন্য আন্তর্জাতিকভাবে স্বীকৃত কাঠামো সরবরাহ করে।

গুরুত্বপূর্ণ 2026 আপডেট: ISO 9001:2026 এখন প্রকাশিত হয়েছে, যখন ISO 9001:2015 প্রত্যাহার করা হয়েছে। অতএব, প্রকল্প ডকুমেন্টেশনে প্রযোজ্য সংস্করণ সনাক্ত করা উচিত, স্বয়ংক্রিয়ভাবে ISO 9001:2015 কে বর্তমান সংস্করণ হিসাবে বর্ণনা করার পরিবর্তে।

IEC 60529 — এনক্লোজার দ্বারা প্রদত্ত সুরক্ষার মাত্রা

IEC 60529 IP কোড সিস্টেমকে সংজ্ঞায়িত করে যা বৈদ্যুতিক সরঞ্জামের এনক্লোজার দ্বারা প্রদত্ত সুরক্ষার মাত্রা শ্রেণীবদ্ধ করতে ব্যবহৃত হয়। IEC সমন্বিত প্রকাশনায় মূল স্ট্যান্ডার্ড এবং এর সংশোধনীগুলি অন্তর্ভুক্ত রয়েছে।

প্রযুক্তিগত স্পেসিফিকেশন

বিস্তারিত শট

গুণমান বিক্রয়োত্তর সেবা

ডেলিভারির পরেও ইঞ্জিনিয়ারিং সহায়তা অব্যাহত থাকে

লিক টেস্টিং সরঞ্জামের জন্য, ডেলিভারি প্রকল্পের শেষ নয়।

প্রকৃত চ্যালেঞ্জ প্রায়শই শুরু হয় যখন সরঞ্জামটি উৎপাদন পরিবেশে প্রবেশ করে: ফিক্সচার পজিশনিং, পরীক্ষার প্যারামিটার, হিলিয়াম সরবরাহ, রেফারেন্স-লিক ক্যালিব্রেশন এবং দৈনিক অপারেশন সবই টেস্টিং স্থিতিশীলতাকে প্রভাবিত করে।

এজন্য HeJin সরঞ্জামের জীবনচক্র জুড়ে প্রযুক্তিগত সহায়তা প্রদান করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. এই সরঞ্জাম কি পণ্য পরীক্ষা করতে পারে?

এটি প্রি-ফিল্ড পণ্যগুলির জন্য ডিজাইন করা হয়েছে যার জন্য হিলিয়াম লিক টেস্টিং প্রয়োজন। নির্দিষ্ট সামঞ্জস্যপূর্ণ পরিসীমা ভালভ বডি মডেল 250, 400, এবং 600, সেইসাথে ইপোক্সি রেজিন মডেল 100, 300, এবং 500 অন্তর্ভুক্ত করে। অন্যান্য পণ্যগুলি তাদের কাঠামো এবং পরীক্ষার প্রয়োজনীয়তার উপর ভিত্তি করে মূল্যায়ন করা যেতে পারে।

2. সরঞ্জামটিতে কয়টি ভ্যাকুয়াম চেম্বার আছে?

এটিতে দুটি ভ্যাকুয়াম চেম্বার রয়েছে।

3. প্রতিটি চেম্বারে কয়টি পণ্য পরীক্ষা করা যেতে পারে?

প্রতিটি ভ্যাকুয়াম চেম্বার 1 থেকে 4 ওয়ার্কপিস ধারণ করার জন্য ডিজাইন করা হয়েছে।

4. লিক অ্যালার্ম থ্রেশহোল্ড কি?

গ্রাহকের পণ্যের জন্য প্রকৃত গ্রহণযোগ্যতার মানদণ্ড তাদের প্রযুক্তিগত স্পেসিফিকেশন এবং প্রযোজ্য পরীক্ষার পদ্ধতিগুলির উপর ভিত্তি করে নির্ধারণ করা উচিত।

5. লিক পরীক্ষার জন্য কোন গ্যাস ব্যবহার করা হয়?

হিলিয়াম নির্দিষ্ট পরীক্ষা গ্যাস।

6. উৎপাদন ক্ষমতা কত?

নির্দিষ্ট উৎপাদন ক্ষমতা প্রতি ঘন্টায় 200 ইউনিট।

7. লোডিং এবং আনলোডিং কি স্বয়ংক্রিয়?

সরঞ্জামটি ম্যানুয়াল লোডিং এবং আনলোডিংয়ের জন্য কনফিগার করা হয়েছে; স্বয়ংক্রিয় লোডিং এবং আনলোডিং কাস্টমাইজ করা যেতে পারে।

8. কি পাওয়ার সাপ্লাই প্রয়োজন?

৩৮০ V, তিন-ফেজ পাঁচ-তারের সিস্টেম, ৫০ Hz।

9. কি ধরনের হিলিয়াম সরবরাহ প্রয়োজন?

হিলিয়াম গ্যাস সিলিন্ডারের মাধ্যমে সরবরাহ করা হয়। গ্যাস উৎস সরঞ্জামের গ্যাস ইনলেটের 2 মিটারের মধ্যে অবস্থিত হওয়া উচিত, 0.2 MPa এর ইনলেট চাপ সহ।

10. কি ধরনের সংকুচিত বায়ু প্রয়োজন?

নির্দিষ্ট সংকুচিত বায়ু প্রয়োজনীয়তা হল 0.5–0.7 MPa; বায়ুসংক্রান্ত ভালভ অপারেশনের জন্য পরিষ্কার, শুকনো সংকুচিত বায়ু প্রয়োজন।

HeJin সম্পর্কে

HeJin একটি চীন-ভিত্তিক উৎস প্রস্তুতকারক যা শিল্প পরীক্ষা এবং অটোমেশন সরঞ্জামগুলিতে বিশেষজ্ঞ।

2012 সালে প্রতিষ্ঠিত, কোম্পানিটি অটোমোটিভ উপাদান, লিক সনাক্তকরণ, গ্যাস হ্যান্ডলিং এবং শিল্প পরীক্ষা অ্যাপ্লিকেশনগুলিতে ব্যবহৃত বিশেষ সরঞ্জামগুলির জন্য গবেষণা ও উন্নয়ন, প্রকৌশল নকশা, উত্পাদন এবং প্রযুক্তিগত সহায়তার উপর দৃষ্টি নিবদ্ধ করে।

কেবলমাত্র স্ট্যান্ডার্ড মেশিন সরবরাহ করার পরিবর্তে, HeJin গ্রাহকদের সাথে তাদের প্রকৃত উৎপাদন প্রয়োজনীয়তা অনুসারে সরঞ্জাম তৈরি করতে কাজ করে।

প্রথম প্রযুক্তিগত আলোচনা থেকে ফিক্সচার ডিজাইন, সরঞ্জাম উত্পাদন, কমিশনিং এবং বিক্রয়োত্তর সহায়তা পর্যন্ত, প্রকৌশল প্রক্রিয়া ঘনিষ্ঠভাবে সংযুক্ত থাকে।

এটি গুরুত্বপূর্ণ যখন একটি টেস্টিং সিস্টেমকে একটি বাস্তব উৎপাদন লাইনের অংশ হিসাবে নির্ভরযোগ্যভাবে কাজ করতে হয়।
